1x9 3.125G单/双纤双向光收发模块系列

发布时间：2025-07-10 15:03:04

发布者：芯瑞科技

浏览次数：11

成都芯瑞科技推出的高性能单/双纤双向光收发模块，采用 1x9 管脚封装，支持 SC/FC/ST 多种光接口可选，适配不同场景需求。该模块以单 + 3.3V 电源供电，信号输入输出为 CML 电平，SD 信号检测为 LVTTL 电平输出，具备极低电磁干扰和优良 ESD 保护性能，采用全国产化方案，可靠性突出。

产品提供军品工业级（J，-40℃~+85℃）和军品扩展工业级（M，-55℃~+85℃）两种等级，支持 3.125Gbps 速率传输，传输距离涵盖 10km~80km，适配单模光纤，广泛应用于以太网光纤通道及其他光学链接场景，符合 I 类激光安全标准 IEC-60825 和 ROHS 2.0 标准。

电气性能方面，发射端差分数据输入幅度 200~2000mVpp，差分输入阻抗 90~110ohm；接收端差分输出幅度 300~1200mVpp，差分输出阻抗 90~110ohm。光学特性上，边模抑制比≥30dB，消光比≥8.2dB，接收灵敏度最高达 - 25dBm，确保信号高效稳定传输。模块功耗最大 1.2W，兼顾性能与节能，为各类光网络搭建提供灵活可靠的解决方案。

产品特性

1x9管脚封装

单路双纤双向，SC/FC/ST可选光接口

支持3.125Gbps速率传输

多模模块传输距离500m

单模模块传输距离10km~80km可选

单+3.3V电源供电

信号输入/输出CML电平,SD信号检测LVTTL电平输出

极低的电磁干扰和优良的ESD保护

全国产化方案

产品等级:

军品工业级(J):-40°C/-45°C~+85°C

军品扩展工业级(M):-55°C~+85°C

产品应用

以太网光纤通道

其他光学链接

执行标准

符合I类激光安全标准IEC-60825

ROHS 2.0

订购信息

型号	速率	波长	传输距离	光纤类型	接口	工作温度
DTACN44 - 33*^注2D^注11	3.125Gbps	850nm	500m	多模	ST/FC/SC/ 可选	J/M
DTACN45 - 33*^注2F注11	3.125Gbps	1310nm	2Km	多模	ST/FC/SC/ 可选	J/M
DTACN45 - 33*^注2L^注11	3.125Gbps	1310nm	10Km	单模	ST/FC/SC/ 可选	J/M
DTACN45 - 33*注2G^注11	3.125Gbps	1310nm	20Km	单模	ST/FC/SC/ 可选	J/M
DTACN45 - 33*注2E^注11	3.125Gbps	1310nm	40Km	单模	ST/FC/SC/ 可选	J/M
DTACN46 - 33*注2E注11	3.125Gbps	1550nm	40Km	单模	ST/FC/SC/ 可选	J/M
DTACN46 - 33*注2Z^注11	3.125Gbps	1550nm	80Km	单模	ST/FC/SC/ 可选	J/M
DTABNP9 - 33^注2L^注11	3.125Gbps	T1310nm/R1550nm	10Km	单模	ST/FC/SC 可选	J/M
DTABNQ2 - 33^注2L^注11	3.125Gbps	T1550nm/R1310nm	10Km	单模	ST/FC/SC 可选	J/M
DTABNP9 - 33^注2G^注11	3.125Gbps	T1310nm/R1550nm	20Km	单模	ST/FC/SC 可选	J/M
DTABNQ2 - 33^注2G^注11	3.125Gbps	T1550nm/R1310nm	20Km	单模	ST/FC/SC 可选	J/M
DTABNP9 - 33^注2E^注11	3.125Gbps	T1310nm/R1550nm	40Km	单模	ST/FC/SC 可选	J/M
DTABNQ2 - 33^注2E^注11	3.125Gbps	T1550nm/R1310nm	40Km	单模	ST/FC/SC 可选	J/M
DTABNQ8 - 33^注2Z^注11	3.125Gbps	T1490nm/R1550nm	80Km	单模	ST/FC/SC 可选	J/M
DTABNQ9 - 33^注2Z^注11	3.125Gbps	T1550nm/R1490nm	80Km	单模	ST/FC/SC 可选	J/M

注1：外壳温度,“*”=J表示模块工作温度为-40°C/-45°C~85°C，“*”=M表示模块工作温度为-55°C~85°C。

注2：“*”=S表示SC插拔光接口，“*”=F表示FC插拔光接口，“*”=T表示ST插拔光接口。

管脚定义

引脚	符号	描述	备注
1	Rx GND	接收地	--
2	Rx+	接收部分正向数据输出（CML，内部 AC 耦合）	--
3	Rx-	接收部分反向数据输出（CML，内部 AC 耦合）	--
4	SD	接收信号检测（LVTTL），信号正常输出高电平	1
5	Rx Vcc	接收电源	--
6	Tx Vcc	发射电源	--
7	Tx-	发射部分反向数据输入（CML，内部 AC 耦合）	--
8	Tx+	发射部分正向数据输入（CML，内部 AC 耦合）	--
9	Tx GND	发射地	--

备注1：该引脚主机板上上拉10KΩ电阻至VCCT

模板尺寸

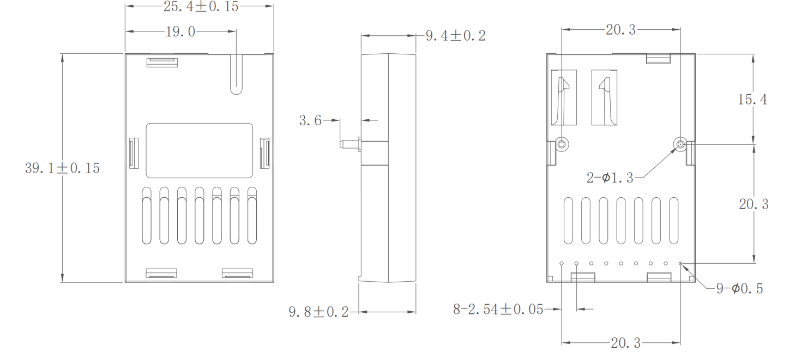

SC 接口封装尺寸

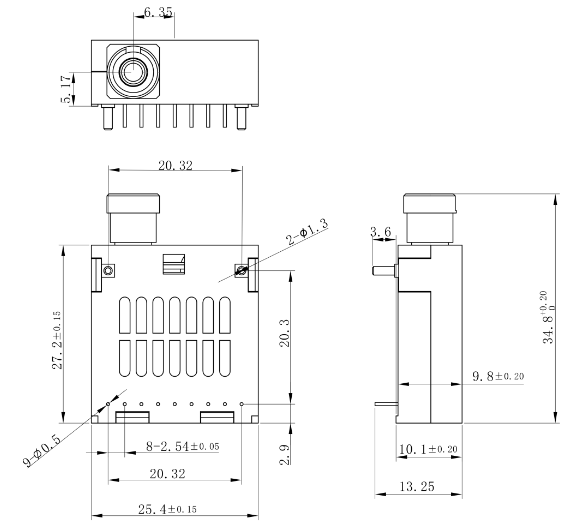

FC接口封装尺寸

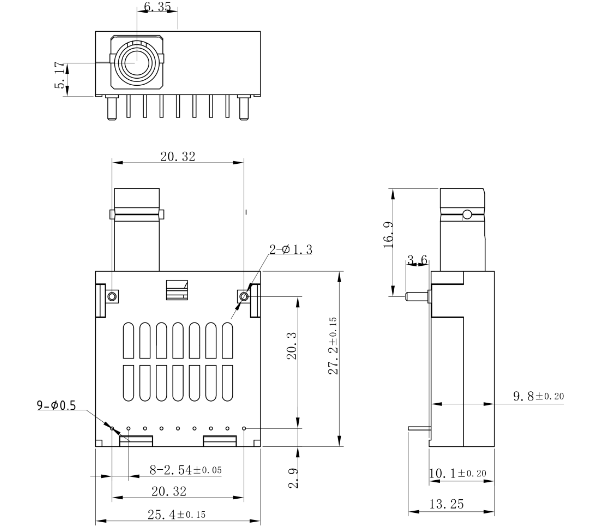

ST接口封装尺寸
