芯瑞科技的螭虎系列 LCC48 封装的 10G 850nm 八路接收尾纤可插拔模块，专注于微波与光子技术融合应用。

该模块具备 8 路接收并行光纤通道，单通道支持 10.3125Gbps 速率传输，光纤类型可选扁纤、圆纤、散纤等，尾纤可插拔且末端接口可定制，常规推荐 MT 接口（需单独订购）。采用单 3.3V 电源供电，数据差分信号输出为 CML 电平，支持 I2C 串行数据接口通信监控，结构紧凑，实现高密度高容量设计，采用手工焊接方式。

产品等级分为军品工业级（J），工作温度 - 40℃~+85℃；军品扩展工业级（M），工作温度 - 55℃~+85℃。适用于甚短距离高速数据通信连接、服务器与存储器阵列互连、机载雷达等场景，符合 I 类激光安全标准 IEC-60825 和 ROHS 2.0 标准。

其光电特性优异，接收端中心波长 840-860nm，灵敏度≤-10dBm（测试条件：50um OM3 多模光纤，PRBS2 31-1@10.3125Gbps，BER≤1E-12），饱和光功率≥+3dBm，差分输出电压 350-850mVpp，输出阻抗 90-110ohm。电接口引脚包含电源、地、差分信号输出、接收使能、全局信号检测及串行接口等，设计需注意电源滤波、高速信号阻抗匹配等。使用中需关注人眼安全、静电防护、存储环境及焊接操作等要求，确保性能稳定。

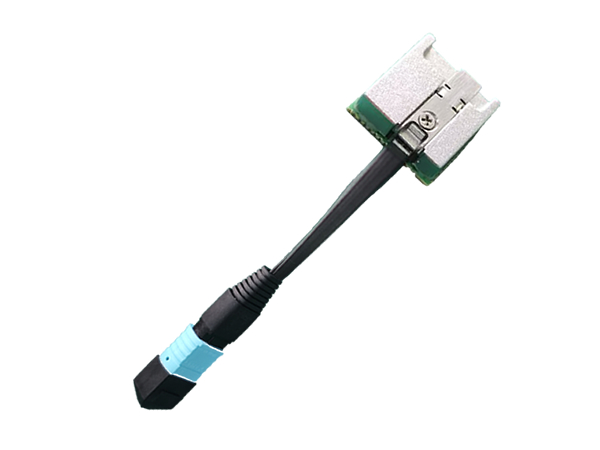

芯瑞科技螭虎架构可插拔LCC光模块

产品特性：

8路接收并行光纤通道

支持单通道10.3125Gbps速率传输

扁纤/圆纤/散纤/带弹簧/带导针可选

尾纤可插拔,末端尾纤接口可定制，常规推荐MT接口(尾纤需单独订购)

单3.3V电源供电

数据差分信号输出CML电平

I2C串行数据接口通信监控

紧凑的结构设计,高密度高容量

手工焊接

产品等级:

军品工业级(J):-40℃~+85℃

军品扩展工业级(M):-55℃~+85℃

产品应用：

支持甚短距离的高速数据通信连

服务器与存储器阵列的互连

机载雷达

其他光学链接

执行标准：

符合 I 类激光安全标准 IEC-60825

ROHS 2.0

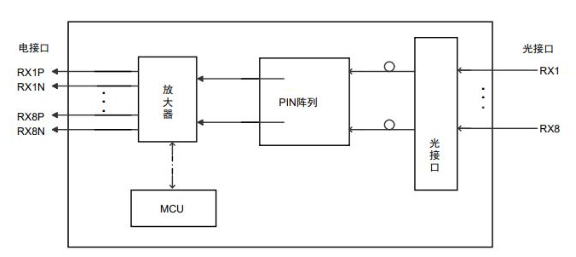

LCC光模块原理框图

产品订购信息表：

模块尺寸(单位为毫米，未标注公差为±0.2mm)

螭虎架构LCC模块尾纤装配(尾纤末端接口形式可定制，标准品为 MT 接口)

(1) 模块尾纤可在将模块本体正确安装好后再装配尾纤，也可以提前装配好尾纤，再将模块安装至主板。 置入模块侧尾纤为专用可插拔 1*12 芯 jumper，如下图黄色部分所示。

模块尾纤参考图

 (2) 建议装配顺序如下：

1、将模块本体顶部弹片轻轻下压，随后将尾纤置入，注意 jumper 需要按照图示方向置入，参考下图：

尾纤装配参考图1

2、尾纤置入后，放开顶部弹片，观察光口位置弹片是否正确卡住尾纤 MT 接口。装配好的情况下 弹片约卡在 jumper 接口左右肩部，参考下图。

尾纤装配参考图2

3、尾纤正确卡紧后，在弹片中间拧入螺丝，做好固定，参考下图

尾纤固定螺丝参考图

尾纤装配好之后，剩余尾纤长度 WL=L-(4.7±0.5) mm，参考下图

尾纤尺寸参考

尾纤长度代码表：

注：

1. 尾纤长度≥50mm 时扁纤、圆纤、散纤可选，带弹簧、带导针可选。

2.  尾纤长度＜50mm 时可做扁纤，不带弹簧。

3.  尾纤长度常规公差为±L*5%。

4.  特殊需求另行沟通。
