芯瑞科技推出的螭虎架构可插拔POB并行光模块系列产品，是一款面向高性能、高可靠性场景的光通信解决方案。该产品与传统尾纤固定式POB模块完全兼容，支持直接互换使用，为用户提供灵活部署和快速升级的便利性，尤其适用于严苛环境下的高速数据传输需求。

芯瑞科技螭虎架构POB光模块产品图

产品特征：

产品的单通道速率可以分别支持：155M、1.25G、2.5G、6G、10G、16G、25G等

并行光纤通道支持：4发射、4接收、4发射4接收、8发射、8接收、12发射12接收；24发射；24接收等

电接口连接器为弹片压接式

光接口可插拔(可配备尾纤，标配为 MT 接口)

50µm 多模光纤传输距离 100m

单 3.3V 电源供电

数据差分信号 CML/LVDS/LVPECL 电平

I2C 串行数据接口通信监控

紧凑的结构设计, 高密度高容量

产品等级:

军品工业级(J):-40℃~+85℃

军品扩展工业级(M):-55℃~+85℃

军品定制温度(D)

产品应用：

支持甚短距离的高速数据通信连接

服务器与存储器阵列的互连

机载雷达

其他光学链接

执行标准：

符合 I 类激光安全标准 IEC-60825

ROHS 2.0

12收12发POB并行光模块原理框图

产品订购信息表：

注：工作温度为外壳温度

模块尺寸(单位为毫米，未标注公差为±0.2mm)

螭虎架构LCC模块尾纤装配(尾纤末端接口形式可定制，标准品为 MT 接口)

(1) 模块尾纤可在将模块本体正确安装好后再装配尾纤，也可以提前装配好尾纤，再将模块安装至主板。 置入模块侧尾纤为专用可插拔 1*12 芯 jumper，如下图黄色部分所示。

螭虎POB光模块产品安装参考图

 (2) 建议装配顺序如下：

1、将模块本体顶部弹片轻轻下压，随后将尾纤置入，注意 jumper 需要按照图示方向置入，参考下图：

螭虎POB光模块装配参考图

2、尾纤置入后，放开顶部弹片，观察光口位置弹片是否正确卡住尾纤 MT 接口。装配好的情况下 弹片约卡在 jumper 接口左右肩部，参考下图。

螭虎POB光模块单片卡位参考图

3、尾纤正确卡紧后，在弹片中间拧入螺丝，做好固定，参考下图

螭虎POB光模块弹片螺丝锁付

尾纤装配好之后，剩余尾纤长度 WL=L-(4.7±0.5) mm，参考下图

螭虎POB光模块尾纤尺寸参考

尾纤长度代码表：

注：

1. 尾纤长度≥50mm 时扁纤、圆纤、散纤可选，带弹簧、带导针可选。

2.  尾纤长度＜50mm 时可做扁纤，不带弹簧。

3.  尾纤长度常规公差为±L*5%。

4.  特殊需求另行沟通。







螭虎架构12发12收POB光模块（DTBBR44-9BBSNJ2）振动冲击试验报告前后测试数据对比：

因篇幅有限这里仅做部分测试数据展示，需要详细测试报告可添加我们技术支持的微信索取。

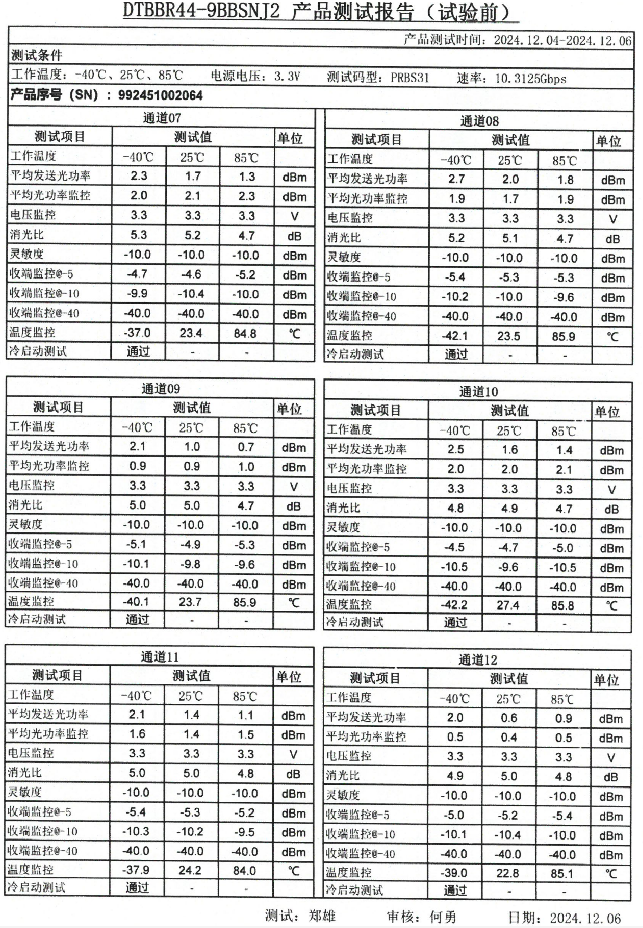

振动试验前产品测试报告（部分）：

振动试验后产品测试报告（部分）：

芯瑞科技螭虎架构POB光模块以军工品质与模块化设计为核心优势，为用户提供从数据中心到尖端装备的全场景光互联支持。

（注：文中图片标注及代码表详见产品文档，特殊需求可联系技术团队专项沟通。）
