DWDM 双纤柔带输出数字光收发模块
发布时间：2025-07-11 13:20:59
发布者：芯瑞科技
浏览次数：10成都芯瑞科技推出的高性能 DWDM 双纤光收发模块，采用 EML 激光器，支持多种 DWDM 波长可选，适配单模光纤，专为长距离高速传输设计。
该模块具备丰富接口选项，包括 LC 双工连接器，及可定制的 FC/UPC 或 LC/UPC 尾纤，满足不同场景连接需求。以单通道 + 3.3V 电源供电，支持 多种 速率传输，可向下兼容 3G 速率，传输距离达 40km，工作温度覆盖 - 40℃~+85℃（普军级），适应严苛环境。
电气特性优异：发射端差分数据输入摆幅 180~700mVPP，差分输入阻抗 80~120ohm；接收端差分输出摆幅 400~850mVPP，差分输出阻抗 80~120ohm。光学性能突出，边模抑制比≥30dB，消光比≥8.2dB，平均发射光功率 0~+4dBm，接收灵敏度≤-14dBm，确保信号高效稳定传输。
模块采用全金属外壳，电磁干扰性能优良，符合 SFF-8472 Rev11.1 和 RoHS 标准，广泛应用于 6G 光纤通道等场景，为高速光通信提供可靠解决方案。
产品特性：
EML激光器 ,支持DWDM波长可选
LC双工连接器
可定制的FC/UPC或LC/UPC尾纤
单通道+ 3.3V电源
支持6G速率传输，可向下兼容3G速率
工作温度 ：普军级-40℃至85℃
适用于40Km SMF连接
符合SFF-8472 Rev11.1 、Rev 11.3、Rev 10.2
全金属外壳，优异的电磁干扰性能
完全符合RoHS标准
产品应用：
6G光纤通道
1000BASE-LR/1.25G 以太网
ONET OC-24/SDH STM-8
1.25G光纤通道
其它应用

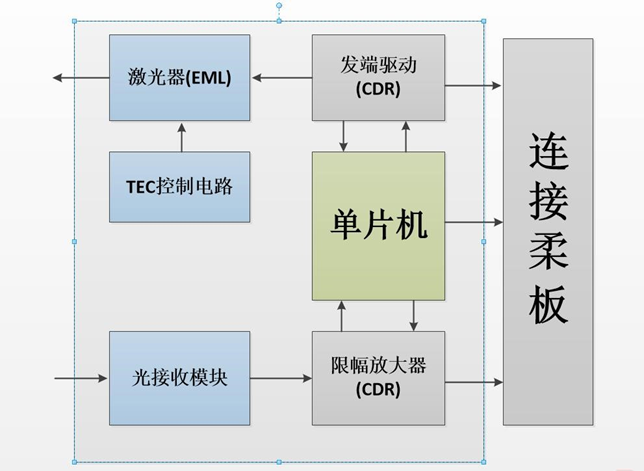

原理框图
订购信息
| 型号 | 速率（G） | 波长（nm） | 传输 距离 | 光纤 类型 | 数据诊断功能 | 接口 | 工作温度注1 |
| DTACR**注2-66LEJ1 | 6.25 | DWDM | 40km | 单模 | 带 | LC | -40℃~+85℃ |
| DTACR**注2-66AEJ1 | 6.25 | DWDM | 40km | 单模 | 带 | 尾纤FC | -40℃~+85℃ |
| DTACR**注2-66GEJ1 | 6.25 | DWDM | 40km | 单模 | 带 | 尾纤LC | -40℃~+85℃ |
| DTACR**注2-11LQJ1 | 1.25 | DWDM | 120km | 单模 | 带 | LC | -40℃~+85℃ |
| DTACR**注2-99LEI1 注3 | 10.3125 | DWDM | 40km | 单模 | 带 | LC | -40℃~+85℃ |
| DTACR**注2-99AEI1 | 10.3125 | DWDM | 40km | 单模 | 带 | 尾纤LC | -40℃~+85℃ |
| DTACR**注2-99GEI1 | 10.3125 | DWDM | 40km | 单模 | 带 | 尾纤LC | -40℃~+85℃ |
| DTACR**注2-99LE*注11 | 10.3125 | DWDM | 40km | 单模 | 带 | LC | J/M |
DTACR**注2-99LZ*注11 | 10.3125 | DWDM | 80km | 单模 | 带 | LC | J/M |
表-2-DWDM波长代码
代码 | 中心频率（THz） | 中心波长(nm) | 代码 | 中心频率（THz） | 中心波长(nm) |
47 | 191.30 | 1567.13 | A7 | 193.70 | 1547.72 |
48 | 191.35 | 1566.72 | A8 | 193.75 | 1547.32 |
49 | 191.40 | 1566.31 | A9 | 193.80 | 1546.92 |
52 | 191.45 | 1565.90 | B2 | 193.85 | 1546.52 |
53 | 191.50 | 1565.50 | B3 | 193.90 | 1546.12 |
54 | 191.55 | 1565.09 | B4 | 193.95 | 1545.72 |
55 | 191.60 | 1564.68 | B5 | 194.00 | 1545.32 |
56 | 191.65 | 1564.27 | B6 | 194.05 | 1544.92 |
57 | 191.70 | 1563.86 | B7 | 194.10 | 1544.53 |
58 | 191.75 | 1563.45 | B8 | 194.15 | 1544.13 |
59 | 191.80 | 1563.05 | B9 | 194.20 | 1543.73 |
62 | 191.85 | 1562.64 | C2 | 194.25 | 1543.33 |
63 | 191.90 | 1562.23 | C3 | 194.30 | 1542.94 |
64 | 191.95 | 1561.83 | C4 | 194.35 | 1542.54 |
65 | 192.00 | 1561.42 | C5 | 194.40 | 1542.14 |
66 | 192.05 | 1561.01 | C6 | 194.45 | 1541.75 |
67 | 192.10 | 1560.61 | C7 | 194.50 | 1541.35 |
68 | 192.15 | 1560.20 | C8 | 194.55 | 1540.95 |
69 | 192.20 | 1559.79 | C9 | 194.60 | 1540.56 |
72 | 192.25 | 1559.39 | D2 | 194.65 | 1540.16 |
73 | 192.30 | 1558.98 | D3 | 194.70 | 1539.77 |
74 | 192.35 | 1558.58 | D4 | 194.75 | 1539.37 |
75 | 192.40 | 1558.17 | D5 | 194.80 | 1538.98 |
76 | 192.45 | 1557.77 | D6 | 194.85 | 1538.58 |
77 | 192.50 | 1557.36 | D7 | 194.90 | 1538.19 |
78 | 192.55 | 1556.96 | D8 | 194.95 | 1537.79 |
79 | 192.60 | 1556.55 | D9 | 195.00 | 1537.40 |
82 | 192.65 | 1556.15 | E2 | 195.05 | 1537.00 |
83 | 192.70 | 1555.75 | E3 | 195.10 | 1536.61 |
84 | 192.75 | 1555.34 | E4 | 195.15 | 1536.22 |
85 | 192.80 | 1554.94 | E5 | 195.20 | 1535.82 |
86 | 192.85 | 1554.54 | E6 | 195.25 | 1535.43 |
87 | 192.90 | 1554.13 | E7 | 195.30 | 1535.04 |
88 | 192.95 | 1553.73 | E8 | 195.35 | 1534.64 |
89 | 193.00 | 1553.33 | E9 | 195.40 | 1534.25 |
92 | 193.05 | 1552.93 | F2 | 195.45 | 1533.86 |
93 | 193.10 | 1552.52 | F3 | 195.50 | 1533.47 |
94 | 193.15 | 1552.12 | F4 | 195.55 | 1533.07 |
95 | 193.20 | 1551.72 | F5 | 195.60 | 1532.68 |
96 | 193.25 | 1551.32 | F6 | 195.65 | 1532.29 |
97 | 193.30 | 1550.92 | F7 | 195.70 | 1531.90 |
98 | 193.35 | 1550.52 | F8 | 195.75 | 1531.51 |
99 | 193.40 | 1550.12 | F9 | 195.80 | 1531.12 |
A2 | 193.45 | 1549.72 | G2 | 195.85 | 1530.72 |
A3 | 193.50 | 1549.32 | G3 | 195.90 | 1530.33 |
A4 | 193.55 | 1548.91 | G4 | 195.95 | 1529.94 |
A5 | 193.60 | 1548.51 | G5 | 196.00 | 1529.55 |
A6 | 193.65 | 1548.11 | G6 | 196.05 | 1529.16 |
引脚定义
引脚 | 符号 | 描述 | 注 |
1 | RX_LOS | 信号丢失指示。逻辑0表示正常运行 | 1 |
2 | TX_Disable | 发射机禁用。激光输出在高或开放时被禁用 | 2 |
3 | GND | 地 | |
4 | RD- | 接收数据反向端输出（CML电平） | |
5 | RD+ | 接收数据正向端输出（CML电平） | |
6 | GND | 地 | |
7 | VccR | 接收端电源 | |
8 | VccT | 发送端电源 | |
9 | GND | 地 | |
10 | TD+ | 发端数据正向输入（CML电平） | |
11 | TD- | 发端数据反向输入（CML电平） | |
12 | GND | 地 | |
13 | SCL | 2线串行接口时钟线 | 1 |
14 | SDA | 2线串行接口数据线 | 1 |
15 | GND | 地 | |
16 | GND | 地 |
注： 1.应用4.7k-10kΩ上拉至主机板上3.15V至3.6V的电压
2.激光输出在TDIS >2.0V上禁用或打开，在TDIS <0.8V上启用。
模块尺寸 单位为毫米，未做标示的公差为±0.1mm。

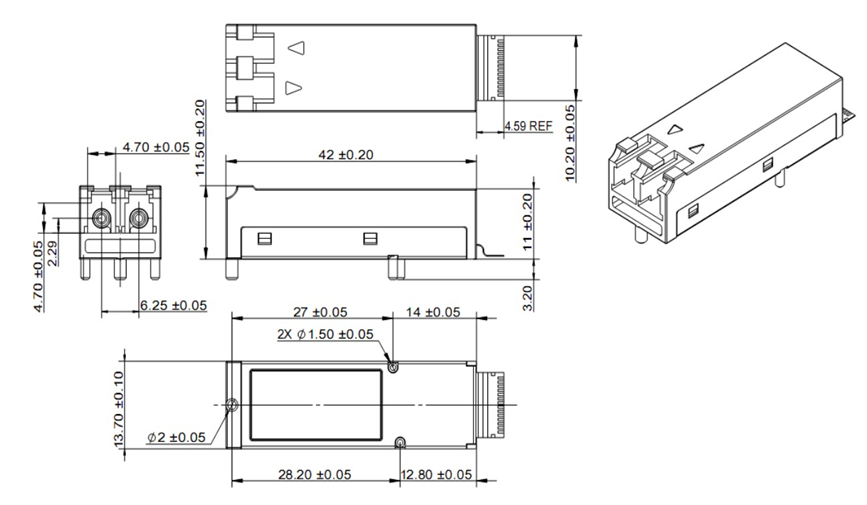

1.双工LC光接口

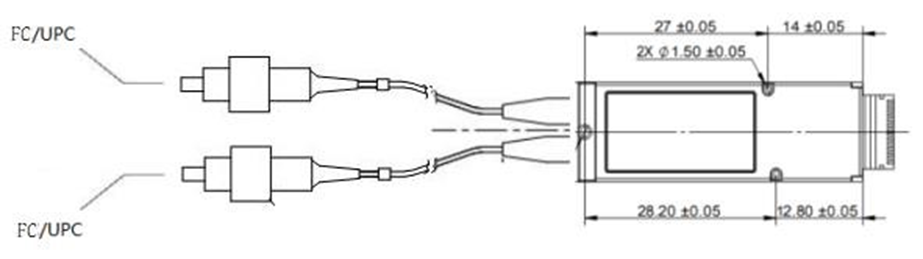

2.尾纤FC光接口（纤长可自定义）

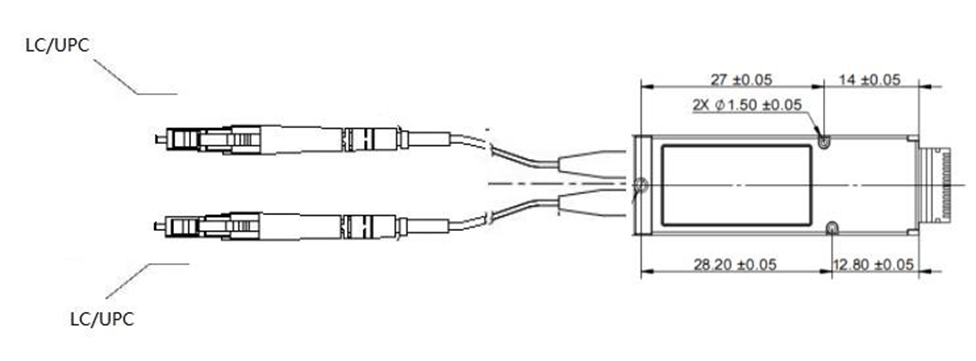

3.尾纤LC光接口（纤长可自定义）

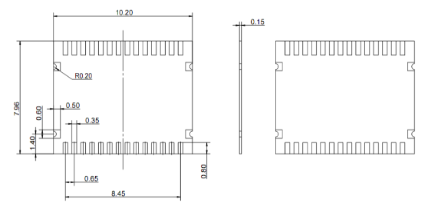

4.柔板尺寸
