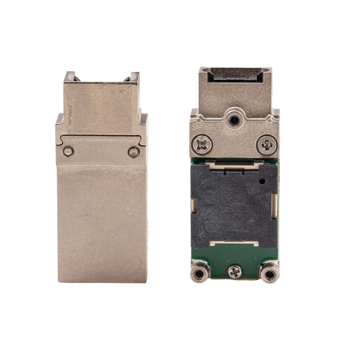

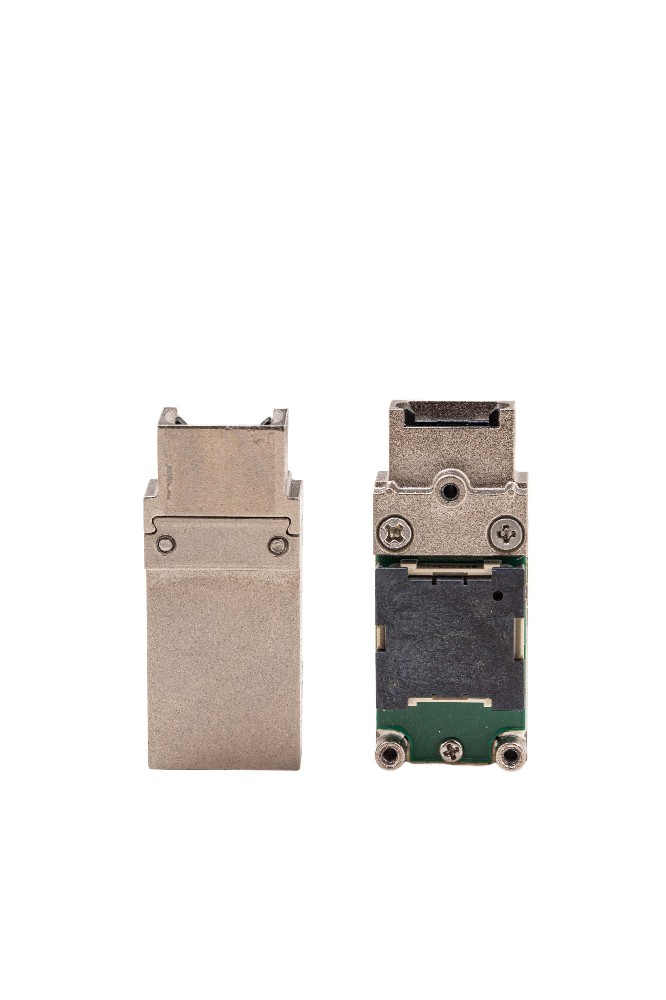

6.25G 850nm 四路并行 SNAP12 光收发模块
发布时间：2025-07-14 09:09:34
发布者：芯瑞科技
浏览次数：78
产品特性
SNAP12封装带散热柱
4路并行光收发模块
支持单通道6.25Gbps速率传输
高速数据差分I/O口兼容CML/LVDS电平
50um多模扁带光纤
单3.3V电源供电
I2C串行数据接口
紧凑的结构设计, 高密度高容量
产品等级:
军品工业级(J):-40℃~+85℃
产品应用
支持甚短距离的高速数据通信连接
服务器与存储器阵列的互连执行标准
高速串行数据流
其他光学链接
执行标准
符合I类激光安全标准IEC-60825
ROHS2.0

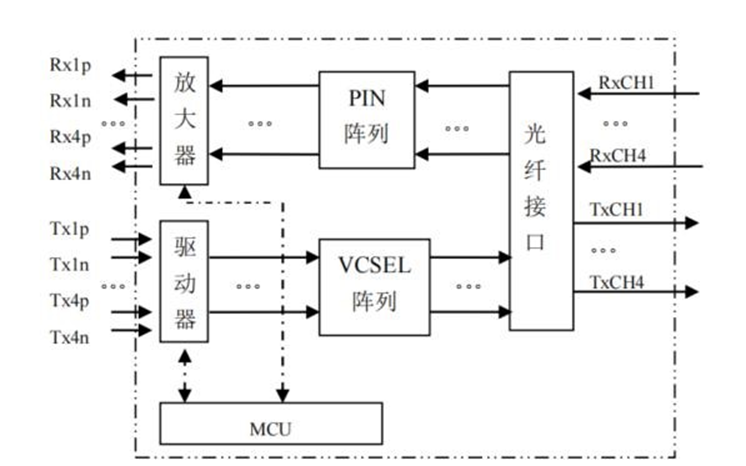

原理框图
订购信息
型号 | 速率 | 波长 | 传输距离 | 光纤类型 | 接口 | 工作温度注1 |
DTBBS44-644MSJ1 | 6.25Gbps | 850nm | 300m | OM3多模 | MPO | -40℃~+85℃ |

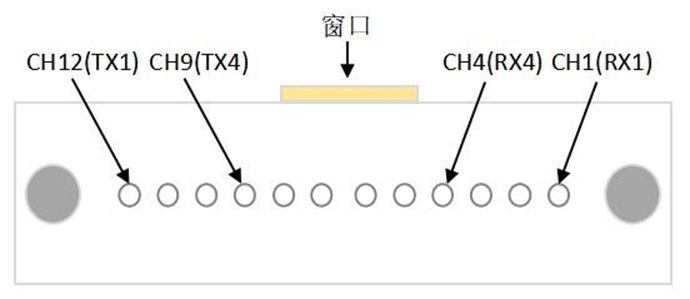

光接口通道定义

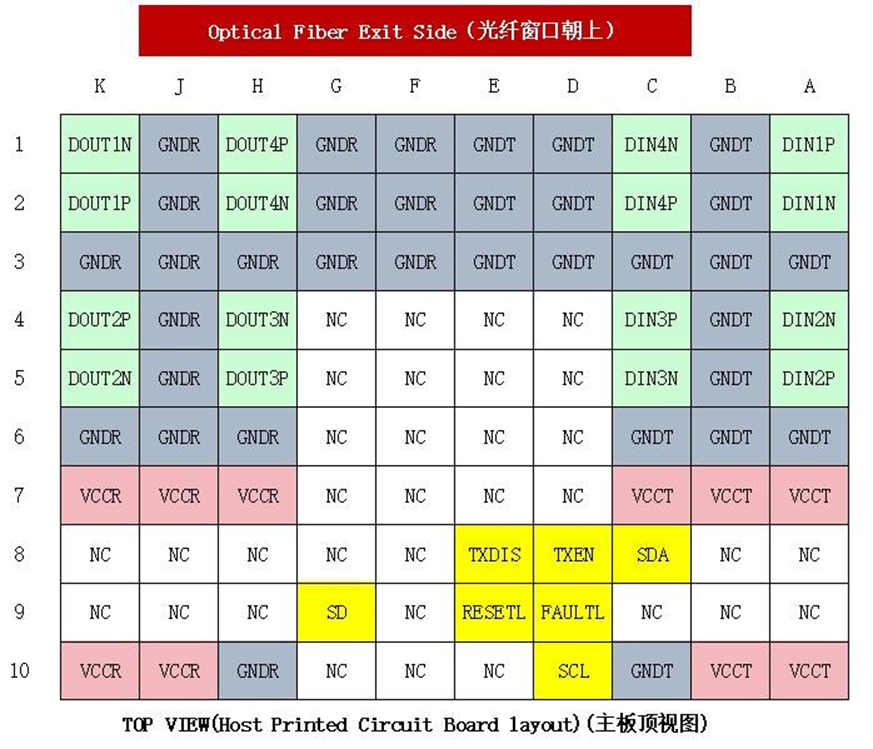

电接口引脚定义
名称 | 电平类型 | I/O | 引脚定义描述 | 备注 | |||
DIN[1:4]P | CML | 输入 | CH1 | 至 | CH4 | 发射数据正相输入端 | - |
DIN[1:4]N | CML | 输入 | CH1 | 至 | CH4 | 发射数据反相输入端 | - |
DOUT[1:4]P | CML | 输出 | CH1 | 至 | CH4 | 接收数据正相输出端 | - |
DOUT[1:4]N | CML | 输出 | CH1 | 至 | CH4 | 接收数据反相输出端 | - |
VCC | 电源 | - | 3.3V 供电电源 | - | |||
GND | 地 | - | 公共地 | - | |||
TXDIS | LVTTL | 输入 | 禁用激光器；如果TXEN正常，低电平使激光器运行正常；高电平关闭激光器；内部下拉 。 | - | |||
TXEN | LVTTL | 输入 | 激光器使能；如果TXDIS正常，高电平使能激光器；低电平关闭激光器；内部上拉。 | - | |||
FAULTL | LVTTL | 输出 | 发送告警指示，低电平表示有故障发生。 | - | |||
RESETL | LVTTL | 输入 | 模块复位信号，低电平复位，内部上拉。 | - | |||
SCL | COMS | 输入 | I2C时钟接口。（可以悬空不用，模块可自动运行） | - | |||
SDA | COMS | 输入/输出 | I2C数据接口。（可以悬空不用，模块可自动运行） | - | |||
SD | LVTTL | 输出 | 全局信号检测，高：所有接收光通道工作正常 ；低：至少一通道接收光功率低于阈值。 | ||||
NC | - | - | 不连接，悬空。 | - | |||

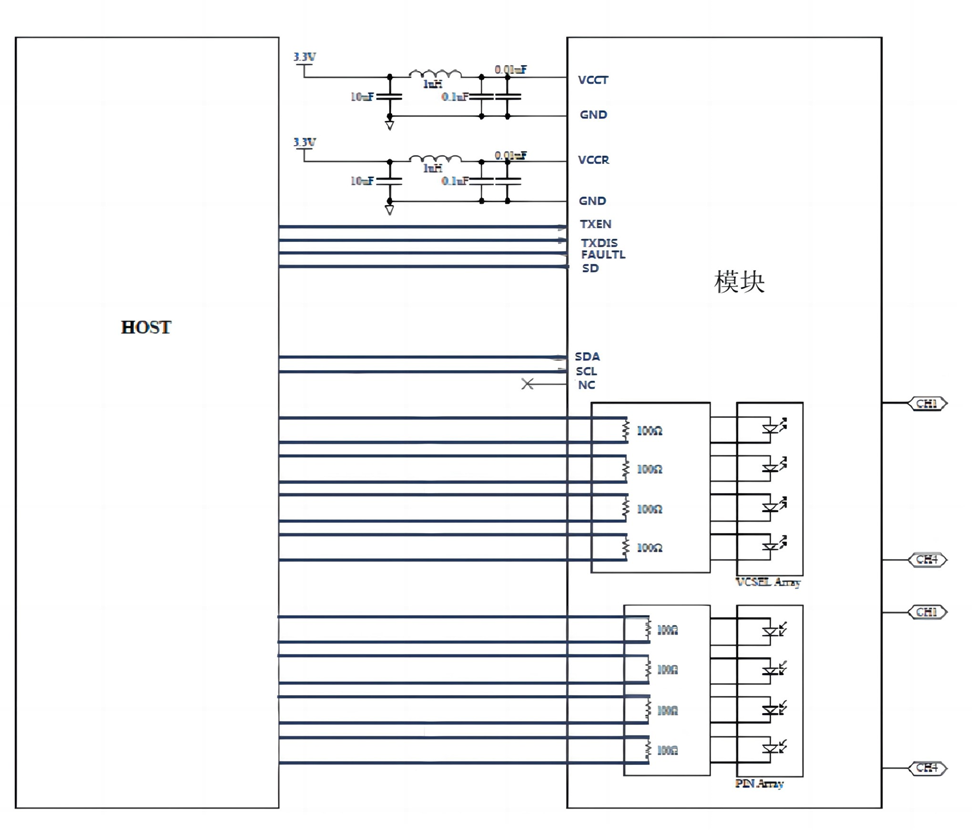

参考外围电路
设计注意事项：
电源滤波电路中的电感要有足够的过流能力。
高速信号走线保证差分阻抗 100Ω、走线线等长控制。
高速信号路径中，BGA 连接器、耦合电容、过孔是影响阻抗连续性的关键点。
推荐电路仅供参考。

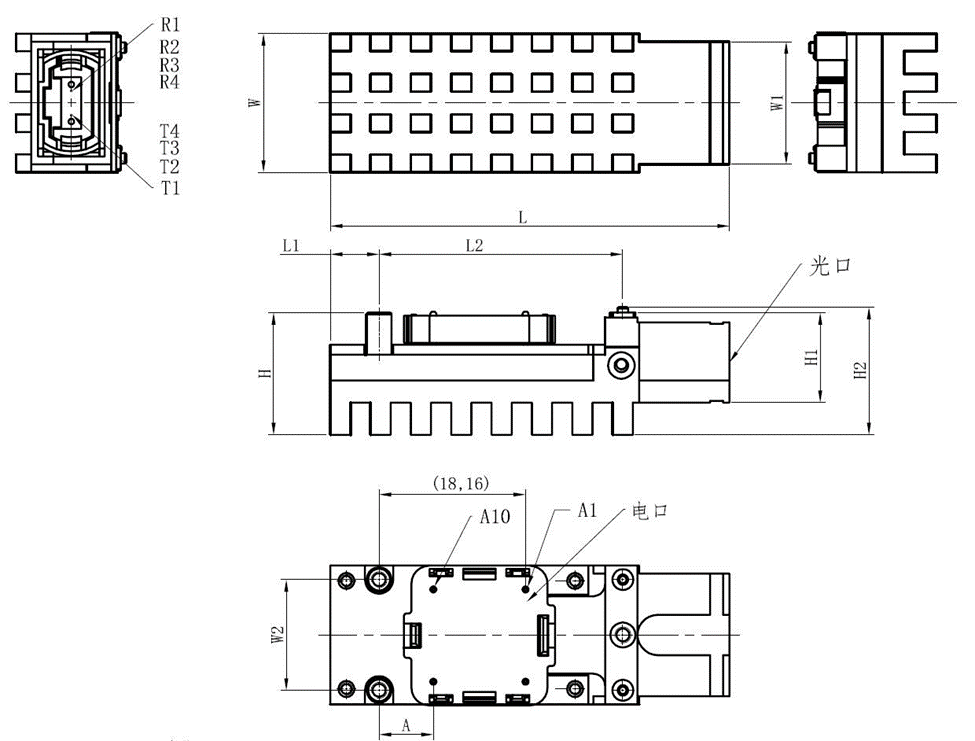

模块尺寸
L | L1 | L2 | W | W1 | W2 | H | H1 | H2 | A | ||
最大值 | 49.8 | 6.25 | - | 17.4 | 15.4 | - | 15.4 | 11.4 | 16.0 | - | |
公称值 | - | - | 30.23 | - | - | 13.72 | - | - | - | 6.73 | |
最小值 | 49.2 | 6.0 | - | 17.0 | 15.0 | - | 15.0 | 11.0 | 15.6 | - | |
未注尺寸公差按 GB/T1804-2000 m级 | |||||||||||
其中L、W、H为检验尺寸 | |||||||||||

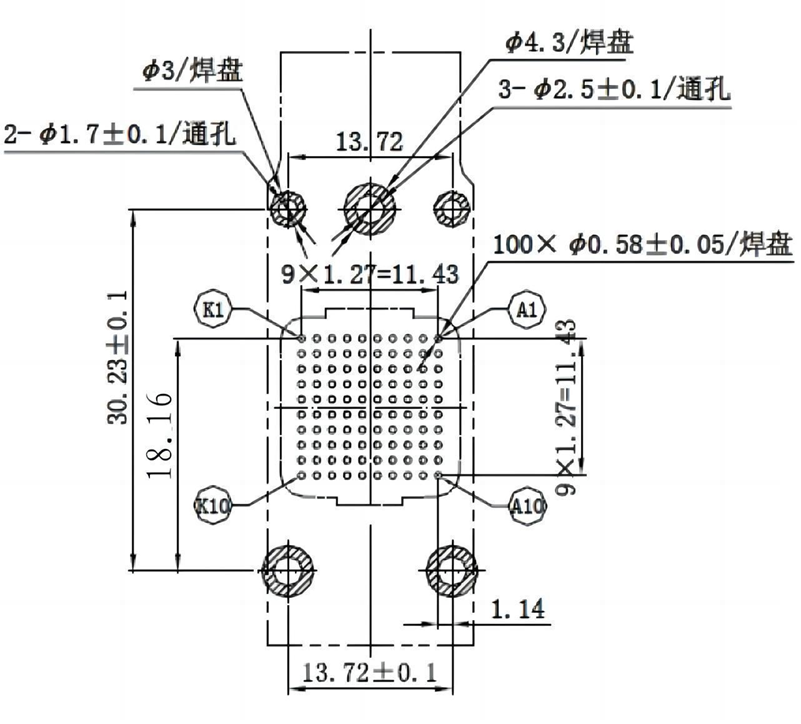

推荐系统 PCB 定位及安装图
该光模块产品对应用户主板的 PCB Layout 设计封装图如下，如图所示，单位mm。
