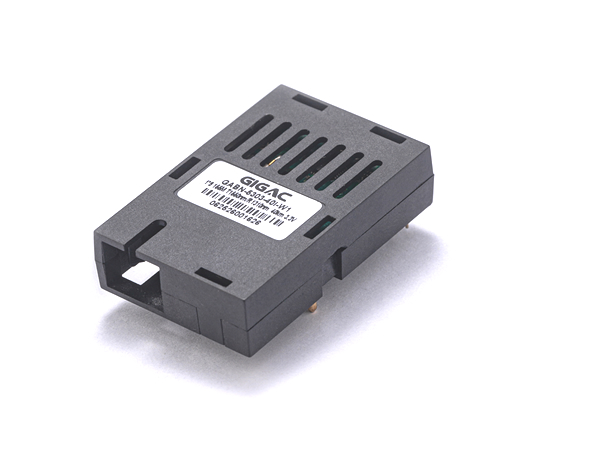

1x9 超低速单/双纤双向光收发模块系列

发布时间：2025-07-10 16:42:30

发布者：芯瑞科技

浏览次数：18

双纤双向系列（DTCCC45-TTLJ1、DTCCC45-TTLJ1-F）

两款模块性能高度一致，均采用 1x9 封装与 ST 双纤连接器，搭载 1310nm DFB 激光器和 PIN 光电探测器，以 3.3V 电源供电，支持 LVTTL 逻辑电平。工作温度范围为 - 40℃~+85℃，能适应严苛工业环境。

速率覆盖 DC~2Mbps，传输距离达 10km（单模光纤）。光学特性突出：发射端中心波长 1260~1360nm，谱宽（-20dB）≤1nm，峰值光功率 - 16~-12dBm，上升时间≤20ns；接收端接收波长 1260~1620nm，接收灵敏度≤-25dBm，过载光功率≥-8dBm，确保信号稳定传输。电气方面，接收信号正常时输出高电平（2.4V~VCC），异常时输出低电平（0~0.4V），功耗≤0.5W，节能高效。

单纤双向系列（DTAB***-VVL1-D）

该系列为 1x9 封装，支持 SC/FC/ST 多种单纤连接器，供电电压可选 3.3V 或 5V，适配 LVTTL/TTL 逻辑电平（+5V 时为 TTL，+3.3V 时为 LVTTL）。产品等级分为军品工业级（J，-40℃~+85℃）和军品扩展工业级（M，-55℃~+85℃），全国产化方案保障供应链安全。

速率覆盖 DC~10Mbps，传输距离 10km（单模光纤），波长组合有 1310nm/1550nm 和 1550nm/1310nm 两种。光学性能优异：发射端中心波长依型号分别为 1260~1360nm 或 1500~1600nm，谱宽（-20dB）≤1nm，平均发射光功率 - 15~-8dBm；接收端接收灵敏度≤-25dBm，过载光功率≥-8dBm，收端信号响应滞回≥0.5dB。电气特性与双纤系列一致，功耗≤0.4W，更节能环保。

全系列模块均具备极低电磁干扰和优良 ESD 保护，符合 I 类激光安全标准，广泛应用于工业控制设备，为工业通信提供稳定可靠的光传输解决方案。成都芯瑞科技提供完善技术支持，满足不同场景的定制化需求。

产品特性

速率DC~10Mbps、DC~2Mbps

1x9封装SC/FC/ST单/双纤连接器

1310nm DFB激光器和PIN光电探测器

3.3V/5V电源供电和LVTTL/TTL逻辑电平

极低的电磁干扰和优良的ESD 保护

全国产化方案

产品应用

工业控制设备

产品等级:

军品工业级(J):-40℃~+85℃

军品扩展工业级(M):-55℃~+85℃

执行标准

符合I类激光安全标准IEC-60825

订购信息

型号	速率	供电电压	波长(nm)	光纤类型	接口	工作温度^{注 1}
DTABNP9-VV^注2L^注11-D	DC~10Mbps	3.3V	1310/1550	单模	SC/FC/ST	J/M
DTABLP9-VV^注2L^注11-D	DC~10Mbps	5V	1310/1550	单模	SC/FC/ST	J/M
DTABNQ2-VV^注2L^注11-D	DC~10Mbps	3.3V	1550/1310	单模	SC/FC/ST	J/M
DTABLQ2-VV^注2L^注11-D	DC~10Mbps	5V	1550/1310	单模	SC/FC/ST	J/M
DTCCC45-TTLJ1-F	DC~2Mbps	3.3V	1310nm	单模	ST	-40℃+85℃
DTCCC45-TTLJ1	DC~2Mbps	3.3V	1310nm	单模	ST	-40℃+85℃

注1：外壳温度; “*”=J表示工作温度为-40℃~+85℃；“*”=M表示工作温度为-55℃~+85℃

注2：“*”=S表示模块为SC接口，“*”=F表示模块为FC接口，“*”=T表示模块为ST接口。

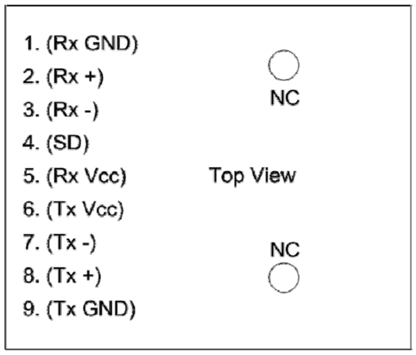

引脚定义

引脚	符号	描述	电平形式
1	Rx GND	接收端电源	-
2	Rx+	接收数据正向端输出	LVTTL/TTL
3	Rx-	不接	-
4	SD	接收检测信号输出，无光输出低	LVTTL/TTL
5	Rx VCC	接收端电源	-
6	Tx VCC	发射端电源	-
7	Tx-	不接	-
8	Tx+	发射数据正向端输入	LVTTL/TTL
9	Tx GND	发射端地	-

注:电平自适应，供电电压+5V为TTL，供电电压+3.3V为LVTTL。

模板尺寸

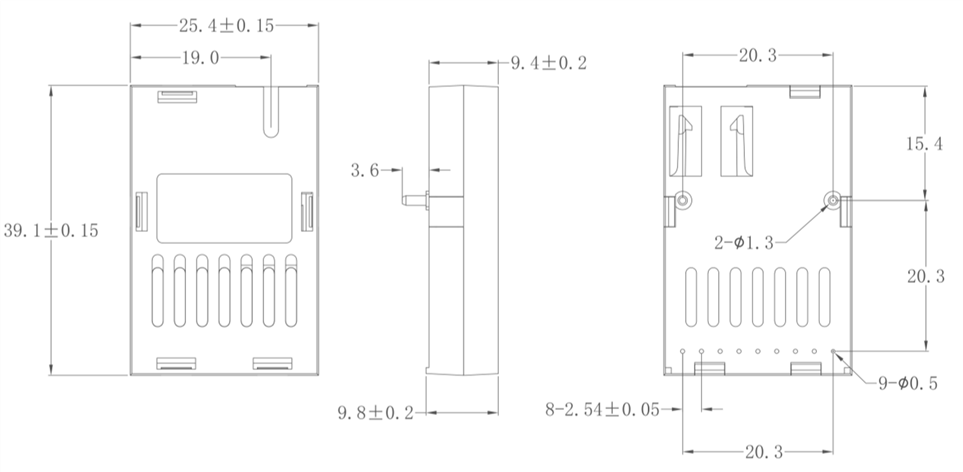

SC接口封装尺寸

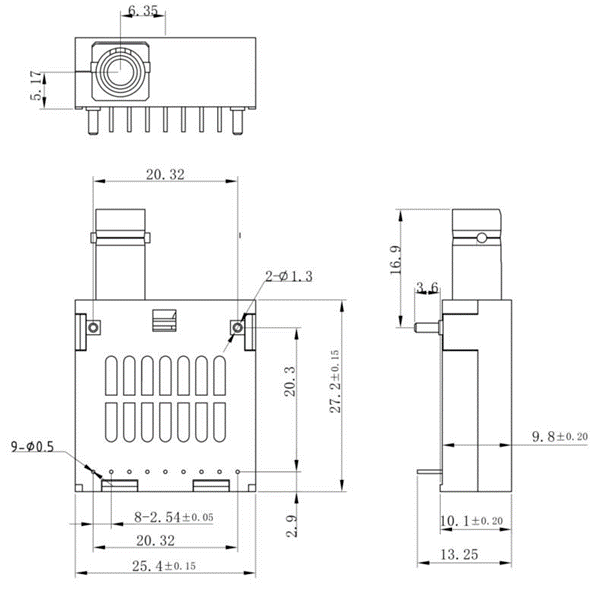

图4 FC接口封装尺寸

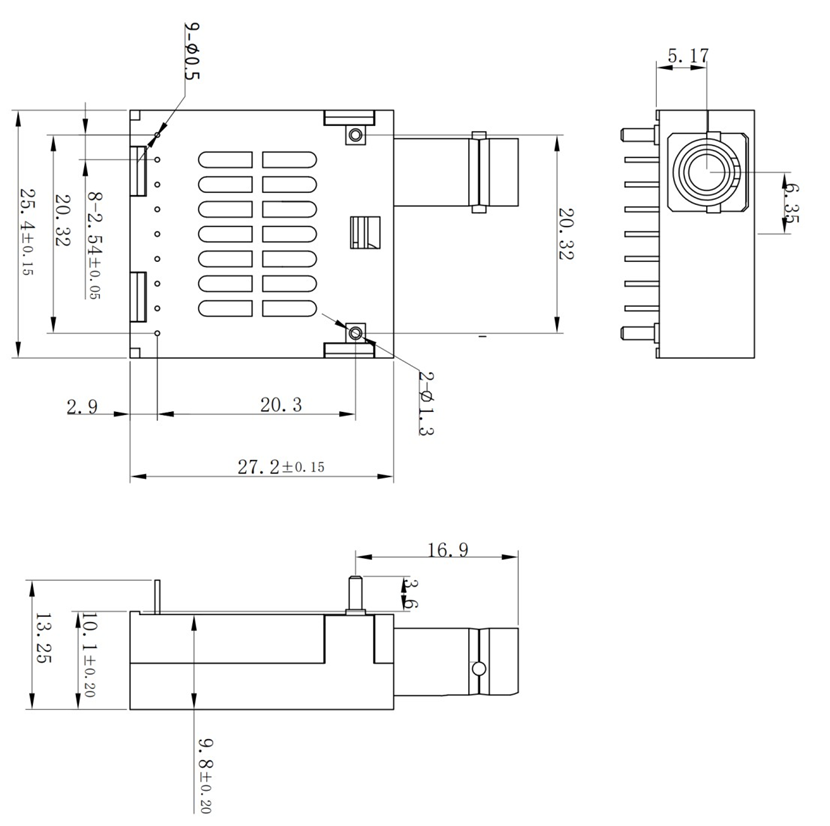

图5 ST接口封装尺寸
