1x9 1.25Gbps 单/双纤双向光收发模块系列
发布时间：2025-07-10 16:42:30
发布者：芯瑞科技
浏览次数：22成都芯瑞科技的 DTABN**-111（单纤双向）与 DTACN-11**1（双纤双向）系列，均为 1x9 管脚封装的 1.25G 光收发模块，采用全国产化方案，性能强劲。
两款系列支持 1.25Gbps 速率传输，单 + 3.3V 电源供电，信号输入输出为 CML 电平，SD 信号检测为 LVTTL 电平输出，具备极低电磁干扰和优良 ESD 保护。产品等级分军品工业级（J，-40℃~+85℃）和军品扩展工业级（M，-55℃~+85℃），适配 SC/FC/ST 多种光接口。
双纤系列传输距离覆盖多模 500m 及单模 10km~120km；单纤系列传输距离 2km~120km（单模），适用于以太网、光纤通道等场景，符合 I 类激光安全标准及 ROHS 2.0。
电气特性上，发射端差分输入幅度 200~2000mVpp，阻抗 90~110ohm；接收端差分输出幅度 300~1200mVpp，阻抗相同。光学方面，消光比≥8.2dB，接收灵敏度最高达 - 30dBm，确保信号稳定传输，最大功耗 1.2W，兼顾性能与节能，为光网络搭建提供多元选择。
产品特性
1x9管脚封装
单路单纤双向，SC/FC/ST可选光接口
支持1.25Gbps速率传输
50/125um、62.5/125um多模光纤传输550m
9/125um单模光纤最高传输120km
单模块传输距离2km~120km可选
单+3.3V电源供电
信号输入/输出CML电平 ，SD信号检测LVTTL
电平输出
极低的电磁干扰和优良的ESD保护全国产化方案
产品应用
以太网
其他光纤链接
光纤通道
其他光学链接
产品等级:
军品工业级(J):-40℃~+85℃
军品扩展工业级(M):-55℃~+85℃
执行标准
符合I类激光安全标准IEC-60825
ROHS 2.0
订购信息
| 型号 | 速率 | 波长（nm） | 传输距离 | 光纤类型 | 接口 | 工作温度注1 |
| DTABNP9-11*注2F*注11 | 1.25Gbps | T1310/R1550 | 2km | 单模 | SC/FC/ST | J/M |
| DTABNQ2-11*注2F*注11 | 1.25Gbps | T1550/R1310 | 2km | 单模 | SC/FC/ST | J/M |
| DTABNP9-11*注2L*注11 | 1.25Gbps | T1310/R1550 | 10Km | 单模 | SC/FC/ST | J/M |
| DTABNQ2-11*注2L*注11 | 1.25Gbps | T1550/R1310 | 10Km | 单模 | SC/FC/ST | J/M |
| DTABNP9-11*注2G*注11 | 1.25Gbps | T1310/R1550 | 20Km | 单模 | SC/FC/ST | J/M |
| DTABNQ2-11*注2G*注11 | 1.25Gbps | T1550/R1310 | 20Km | 单模 | SC/FC/ST | J/M |
| DTABNP9-11*注2E*注11 | 1.25Gbps | T1310/R1550 | 40Km | 单模 | SC/FC/ST | J/M |
| DTABNQ2-11*注2E*注11 | 1.25Gbps | T1550/R1310 | 40Km | 单模 | SC/FC/ST | J/M |
| DTABNQ8-11*注2Z*注11 | 1.25Gbps | T1490/R1550 | 80Km | 单模 | SC/FC/ST | J/M |
| DTABNQ9-11*注2Z*注11 | 1.25Gbps | T1550/R1490 | 80Km | 单模 | SC/FC/ST | J/M |
| DTABNQ8-11*注2Q*注11 | 1.25Gbps | T1490/R1550 | 120Km | 单模 | SC/FC/ST | J/M |
| DTABNQ9-11*注2Q*注11 | 1.25Gbps | T1550/R1490 | 120Km | 单模 | SC/FC/ST | J/M |
| DTABNP9-11*注2F*注11 | 1.25Gbps | T1310/R1550 | 550m | MMF | SC/FC/ST | J/M |
| DTABNQ2-11*注2F*注11 | 1.25Gbps | T1550/R1310 | 550m | MMF | SC/FC/ST | J/M |
| DTABNP9-11*注2L*注11 | 1.25Gbps | T1310/R1550 | 10km | SMF | SC/FC/ST | J/M |
| DTABNQ2-11*注2L*注11 | 1.25Gbps | T1550/R1310 | 10km | SMF | SC/FC/ST | J/M |
| DTABNP9-11*注2G*注11 | 1.25Gbps | T1310/R1550 | 20km | SMF | SC/FC/ST | J/M |
| DTABNQ2-11*注2G*注11 | 1.25Gbps | T1550/R1310 | 20km | SMF | SC/FC/ST | J/M |
| DTABNP9-11*注2E*注11 | 1.25Gbps | T1310/R1550 | 40km | SMF | SC/FC/ST | J/M |
| DTABNQ2-11*注2E*注11 | 1.25Gbps | T1550/R1310 | 40km | SMF | SC/FC/ST | J/M |
| DTABNQ8-11*注2Z*注11 | 1.25Gbps | T1490/R1550 | 80km | SMF | SC/FC/ST | J/M |
| DTABNQ9-11*注2Z*注11 | 1.25Gbps | T1550/R1490 | 80km | SMF | SC/FC/ST | J/M |
| DTABNQ8-11*注2Q*注11 | 1.25Gbps | T1490/R1550 | 120km | SMF | SC/FC/ST | J/M |
| DTABNQ9-11*注2Q*注11 | 1.25Gbps | T1550/R1490 | 120km | SMF | SC/FC/ST | J/M |
| DTACN44-11*注2D*注11 | 1.25Gbps | 850 | 500m | 多模 | ST/FC/SC | J/M |
| DTACN45-11*注2F*注11 | 1.25Gbps | 1310 | 2km | 多模 | ST/FC/SC | J/M |
| DTACN45-11*注2L*注11 | 1.25Gbps | 1310 | 10Km | 单模 | ST/FC/SC | J/M |
| DTACN45-11*注2G*注11 | 1.25Gbps | 1310 | 20Km | 单模 | ST/FC/SC | J/M |
| DTACN45-11*注2E*注11 | 1.25Gbps | 1310 | 40Km | 单模 | ST/FC/SC | J/M |
| DTACN46-11*注2E*注11 | 1.25Gbps | 1550 | 40Km | 单模 | ST/FC/SC | J/M |
| DTACN46-11*注2Z*注11 | 1.25Gbps | 1550 | 80Km | 单模 | ST/FC/SC | J/M |
| DTACN46-11*注2Q*注11 | 1.25Gbps | 1550 | 120Km | 单模 | ST/FC/SC | J/M |
| 型号 | 速率 | 波长（nm） | 传输距离 | 光纤类型 | 接口 | 工作温度注1 |
| DTABNP9-11*注2F*注11 | 1.25Gbps | T1310/R1550 | 2km | 单模 | SC/FC/ST | J/M |
| DTABNQ2-11*注2F*注11 | 1.25Gbps | T1550/R1310 | 2km | 单模 | SC/FC/ST | J/M |
| DTABNP9-11*注2L*注11 | 1.25Gbps | T1310/R1550 | 10Km | 单模 | SC/FC/ST | J/M |
| DTABNQ2-11*注2L*注11 | 1.25Gbps | T1550/R1310 | 10Km | 单模 | SC/FC/ST | J/M |
| DTABNP9-11*注2G*注11 | 1.25Gbps | T1310/R1550 | 20Km | 单模 | SC/FC/ST | J/M |
| DTABNQ2-11*注2G*注11 | 1.25Gbps | T1550/R1310 | 20Km | 单模 | SC/FC/ST | J/M |
| DTABNP9-11*注2E*注11 | 1.25Gbps | T1310/R1550 | 40Km | 单模 | SC/FC/ST | J/M |
| DTABNQ2-11*注2E*注11 | 1.25Gbps | T1550/R1310 | 40Km | 单模 | SC/FC/ST | J/M |
| DTABNQ8-11*注2Z*注11 | 1.25Gbps | T1490/R1550 | 80Km | 单模 | SC/FC/ST | J/M |
| DTABNQ9-11*注2Z*注11 | 1.25Gbps | T1550/R1490 | 80Km | 单模 | SC/FC/ST | J/M |
| DTABNQ8-11*注2Q*注11 | 1.25Gbps | T1490/R1550 | 120Km | 单模 | SC/FC/ST | J/M |
| DTABNQ9-11*注2Q*注11 | 1.25Gbps | T1550/R1490 | 120Km | 单模 | SC/FC/ST | J/M |
| DTABNP9-11*注2F*注11 | 1.25Gbps | T1310/R1550 | 550m | MMF | SC/FC/ST | J/M |
| DTABNQ2-11*注2F*注11 | 1.25Gbps | T1550/R1310 | 550m | MMF | SC/FC/ST | J/M |
| DTABNP9-11*注2L*注11 | 1.25Gbps | T1310/R1550 | 10km | SMF | SC/FC/ST | J/M |
| DTABNQ2-11*注2L*注11 | 1.25Gbps | T1550/R1310 | 10km | SMF | SC/FC/ST | J/M |
| DTABNP9-11*注2G*注11 | 1.25Gbps | T1310/R1550 | 20km | SMF | SC/FC/ST | J/M |
| DTABNQ2-11*注2G*注11 | 1.25Gbps | T1550/R1310 | 20km | SMF | SC/FC/ST | J/M |
| DTABNP9-11*注2E*注11 | 1.25Gbps | T1310/R1550 | 40km | SMF | SC/FC/ST | J/M |
| DTABNQ2-11*注2E*注11 | 1.25Gbps | T1550/R1310 | 40km | SMF | SC/FC/ST | J/M |
| DTABNQ8-11*注2Z*注11 | 1.25Gbps | T1490/R1550 | 80km | SMF | SC/FC/ST | J/M |
| DTABNQ9-11*注2Z*注11 | 1.25Gbps | T1550/R1490 | 80km | SMF | SC/FC/ST | J/M |
| DTABNQ8-11*注2Q*注11 | 1.25Gbps | T1490/R1550 | 120km | SMF | SC/FC/ST | J/M |
| DTABNQ9-11*注2Q*注11 | 1.25Gbps | T1550/R1490 | 120km | SMF | SC/FC/ST | J/M |
| DTACN44-11*注2D*注11 | 1.25Gbps | 850 | 500m | 多模 | ST/FC/SC | J/M |
| DTACN45-11*注2F*注11 | 1.25Gbps | 1310 | 2km | 多模 | ST/FC/SC | J/M |
| DTACN45-11*注2L*注11 | 1.25Gbps | 1310 | 10Km | 单模 | ST/FC/SC | J/M |
| DTACN45-11*注2G*注11 | 1.25Gbps | 1310 | 20Km | 单模 | ST/FC/SC | J/M |
| DTACN45-11*注2E*注11 | 1.25Gbps | 1310 | 40Km | 单模 | ST/FC/SC | J/M |
| DTACN46-11*注2E*注11 | 1.25Gbps | 1550 | 40Km | 单模 | ST/FC/SC | J/M |
| DTACN46-11*注2Z*注11 | 1.25Gbps | 1550 | 80Km | 单模 | ST/FC/SC | J/M |
| DTACN46-11*注2Q*注11 | 1.25Gbps | 1550 | 120Km | 单模 | ST/FC/SC | J/M |
注1：外壳温度; “*”=J表示工作温度为-40℃~+85℃；“*”=M表示工作温度为-55℃~+85℃
注2：“*”=S表示模块为SC接口，“*”=F表示模块为FC接口，“*”=T表示模块为ST接口。

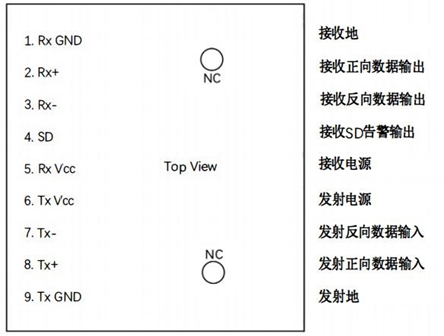

引脚定义
引脚 | 符号 | 描述 | 备注 |
1 | Rx GND | 接收地 | - |
2 | Rx+ | 接收部分正向数据输出(CML，内部AC耦合) | - |
3 | Rx- | 接收部分反向数据输出(CML，内部AC耦合) | - |
4 | SD | 接收信号检测输出(LVTTL)，信号正常输出高电平 | 1 |
5 | Rx Vcc | 接收电源 | - |
6 | Tx Vcc | 发射电源 | - |
7 | Tx- | 发射部分反向数据输入(CML，内部AC耦合) | - |
8 | Tx+ | 发射部分正向数据输入(CML，内部AC耦合) | - |
9 | Tx GND | 发射地 | - |
备注1：该引脚主机板上上拉10KΩ电阻至 VCCT。
模板尺寸

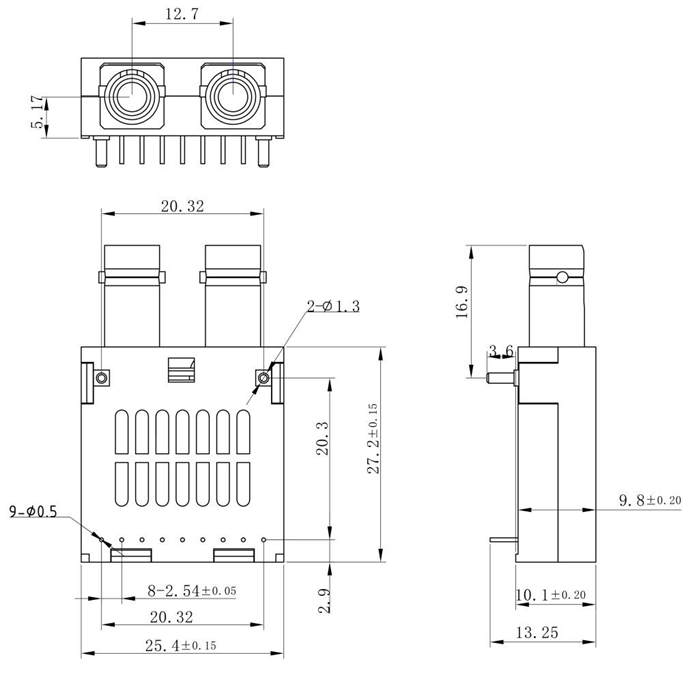

SC接口封装尺寸

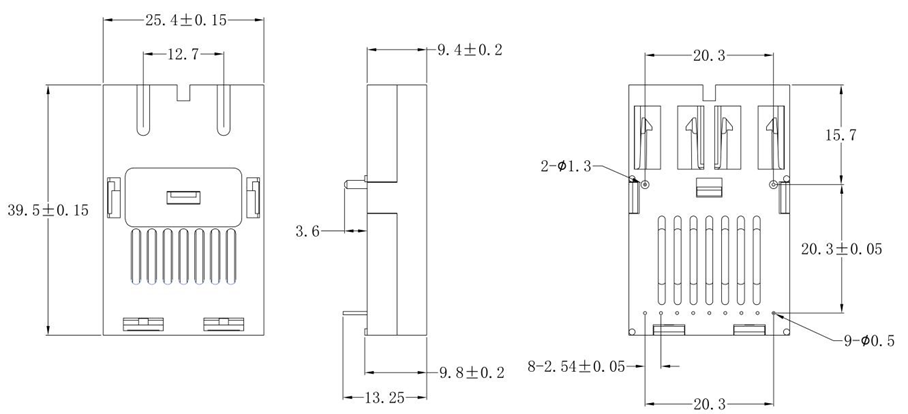

图4 FC接口封装尺寸
图5 ST接口封装尺寸
