兼容AFBR-24x8xZ系列DC-50MBd光接收模块
发布时间：2025-04-27 15:53:16
发布者：芯瑞科技
浏览次数：15产品描述

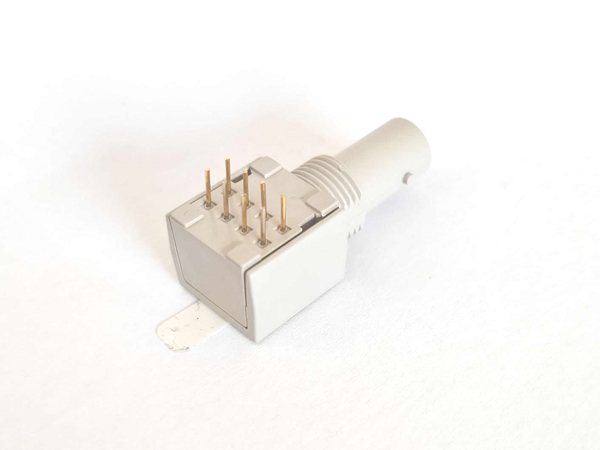

该组件专为信息系统和工业应用设计，旨在提供经济高效、高性能的光纤通信链路，链路距离可达 2 公里。其接收器可直接与常见的“行业标准”连接器兼容，包括 ST 型和 SMA 型连接器。这些接收器专为搭配 50/125 微米、62.5/125 微米以及 200 微米的多模光纤使用而设计。
AFBR-24x8xZ 可选型号
| AVAGO型号/芯瑞型号 | 描述 |
|---|---|
| AFBR-2408Z/DT-2408Z | 带 SMA 端口的接收器 |
| AFBR-2418Z/DT-2418Z | 带 ST 端口的接收器 |
| AFBR-2418TZ/DT-2418TZ | 带螺纹 ST 端口的接收器 |
| AFBR-2418MZ/DT-2418MZ | 带金属 ST 端口的接收器 |
链路参数
| 数据速率 (MBd) | 最大距离 (m) | 光纤尺寸 (µm) | 配套发射器 AVAGO型号/芯瑞型号 |
|---|---|---|---|
| 50 | 900 | 50/125 | HFBR-1414Z/DT-1414Z |
| 50 | 2000 | 62.5/125 | HFBR-1414Z/DT-1414Z |
| 50 | 100 | 200 | HFBR-1414Z/DT-1414Z |
备注
使用 HFBR-1414Z 发射器，基于 PRBS7 码型进行验证，测试时考虑了该发射器最不利的 LOP（光功率丢失）条件，但假设光纤连接正常（直接连接，未使用额外连接器）。若存在多个连接点或连接不良的情况，实际可实现的链路长度可能会缩短。
产品特性
• 符合 RoHS 环保标准
• 兼容 Avago HFBR-14xxZ 系列（820nm LED）发射器
• 支持 DC 至 50 MBd 速率的数据传输
• 接收器：集成 PIN 光电二极管与数字化集成电路，输出逻辑兼容 CMOS/TTL
• 使用多模玻璃光纤时，最大传输距离可达 2 公里
• 工作温度范围：-40°C 至 +85°C
• 支持 3.3V 和 5V 两种供电电压
• 具备 RSSI（接收信号强度指示）输出功能
典型应用
• DC 至 50 MBd 速率的光信号传输
• 工业控制与工厂自动化系统
• 高压环境电气隔离
• 消除接地环路干扰
• 降低电压瞬变敏感性
• 电力变电站自动化系统
封装说明
接收器采用低成本双列直插式封装，外壳由高强度、耐高温、耐化学腐蚀且符合 UL 94V-0 阻燃标准的 ULTEM® 塑料制成（UL 文件编号 #E121562）。配备深灰色连接器端口的接收器（后缀 Z、TZ）易于识别，同时提供金属端口选项（后缀 MZ）。金属端口组件在金属端口与四个接地引脚之间设有内部电气连接（详见封装外形图）。信号地线与四个接地引脚相互独立，以便灵活选择端口与信号地或机壳地的连接方式。该封装支持自动插装与波峰焊接工艺，非常适合大批量生产应用。
操作与设计注意事项
每只器件均配有保护性端口帽或塞，用于覆盖光学部件。端口样式不同，保护帽/塞的外观也有所差异。焊接过程中建议保留保护帽，以防止光学部件被污染。系统性能取决于端口光学部件与光纤插针的清洁度，需避免光路阻塞。可使用洁净压缩空气清除颗粒污染物，或用蘸有甲醇的棉签进行擦拭。
AFBR-24x8xZ 低成本 50 MBd 接收器
产品描述
AFBR-24x8xZ 光纤接收器专为与 Avago Technologies HFBR-14xxZ 光纤发射器及多模玻璃光纤电缆配合使用而设计。其光学系统通过透镜确保与接收器的稳定耦合，输出为数字 CMOS/TTL 信号。该接收器内置集成光电二极管的集成电路，可直接将输入光信号转换为数字输出信号，无需外部电路。得益于集成化设计，接收器具有卓越的电磁兼容性（EMC）抗扰度，并可在宽温度范围内实现高灵敏度与大动态范围。数据速率范围通常为 DC 至 50 MBd，同时提供 RSSI（接收信号强度指示）监测输出，其输出电流与输入光功率平均值成正比。
为获得低噪声 RSSI 信号，建议添加平滑滤波组件。在 RSSI 输出端并联一个 100 nF 电容即可满足大多数应用场景的信号平滑需求（详见推荐接收器电路部分）。若无需使用 RSSI 功能，可将对应引脚悬空。RSSI 信号源自内部控制环路，因此未加外部滤波时，纯 RSSI 输出电流的时间常数可能高达 1 ms，具体数值取决于实际输入光功率的平均值。
绝对最大额定值
| 参数 | 符号 | 最小值 | 最大值 | 单位 | 备注 |
|---|---|---|---|---|---|
| 储存温度 | T_S | -40 | +85 | °C | |
| 工作温度 | T_A | -40 | +85 | °C | |
| 供电电压 | V_CC | -0.3 | 5.5 | V | |
| 最大直流输出电流 | I_O | 10 | mA | ||
| RSSI 输出电压 | V_RSSI | -0.3 | V_CC+0.3 | V | |
| 引脚焊接温度 | T_SOLD | 260 | °C | 距安装面 1.6 mm | |
| 引脚焊接时间 | t_SOLD | 10 | s | 3 次循环 |
电气/光学特性
（测试条件：-40°C 至 +85°C，3.135 V < V_CC < 5.25 V）
| 参数 | 符号 | 最小值 | 典型值[1] | 最大值 | 单位 | 条件 | 备注 |
|---|---|---|---|---|---|---|---|
| 光学输入峰值功率范围（50 MBd 专用） | P_IN-50 | -24 | +1 | dBm | DR=50 MBd | 2,3,4 | |
| 光学波长范围 | λ_IN | 792 | 820 | 865 | nm | 峰值波长 | |
| 数据速率 | D_R | DC | 50 | MBd | |||
| 供电电压 | V_CC | 3.135 | 5.25 | V | |||
| 供电电流 | I_CC | 20 | 30 | mA | R_L=2 kΩ | ||
| 高电平输出电压 | V_OH | 2.4 | V_CC-0.3 | V | R_L=2 kΩ | ||
| 低电平输出电压 | V_OL | 0.2 | 0.4 | V | R_L=2 kΩ | ||
| 输出上升时间（10%-90%） | t_R | 5 | ns | C_L=10 pF | 2,4 | ||
| 输出下降时间（90%-10%） | t_F | 5 | ns | C_L=10 pF | 2,4 | ||
| 脉冲宽度失真 | P_WD | -4 | +4 | ns | 4,8 | ||
| 首脉冲至第三脉冲宽度失真 | P_WD_INIT | -5 | +8 | ns | 6,7,8 | ||
| 传播延迟 | t_RD | 40 | ns | 8 | |||
| RSSI 输出响应度 | I_RSSI/P_IN | 0.72 | A/W | 5 | |||
| RSSI 输出电压 | V_RSSI | 0 | V_CC-1 | V |
注释说明：
典型值测试条件：25°C，V_CC=5.0 V。
推荐接收器电路，搭配推荐发射器电路，通过 62.5/125 μm 多模光纤传输。
灵敏度极限条件：总抖动 ≤ 0.6 UI（单位间隔）。灵敏度测试采用 HFBR-1414Z 发射器、光衰减器及短光纤（数米）。使用最长链路长度的光纤时，灵敏度可能降低（详见第 1 页“链路长度”表格）。
使用 PRBS7 信号（占空比=1/2）在 50 MBd 速率下验证（此时光输入平均功率比标称峰值功率低 3 dB）。
外部电阻 R_RSSI=2 kΩ 条件下验证。
数据速率低于 1 MBd 时，脉冲宽度失真等同于高速率下的首脉冲至第三脉冲失真。
数据序列首脉冲阈值调整困难，因此前三脉冲的失真高于后续脉冲（首脉冲最差情况）。此现象取决于光输入信号的上升沿和下降沿质量，边沿越快，脉冲宽度变化越小。较低数据速率下，所有脉冲均呈现类似首脉冲的失真特性。
AFBR-24x8xZ 为反相接收器，即输入逻辑高电平（有光）对应输出逻辑低电平。输入上升沿对应输出下降沿，反之亦然。
