兼容AFBR-2419Z系列DC-50MBd光接收模块
发布时间：2025-04-27 15:53:16
发布者：芯瑞科技
浏览次数：25产品描述

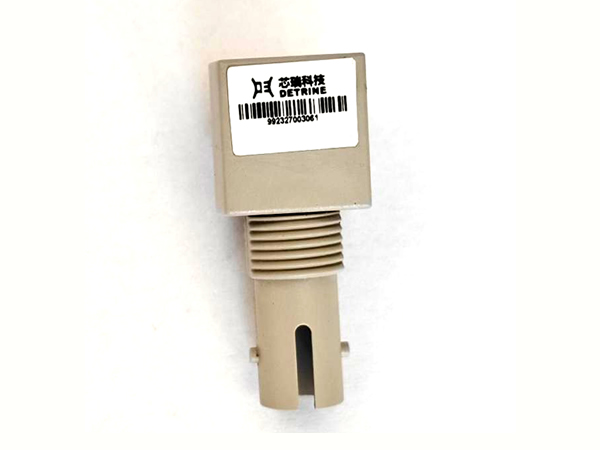

芯瑞科技专为替代avago afbr-2419z系列定制的这款微型链路光纤接收器为信息系统和工业应用设计，需配合HFBR-1414Z/DT-1414Z光发射模块成对使用，旨在提供经济高效、高性能的光纤通信链路，链路距离可达 2 公里。其接收器可直接与常见的“行业标准”连接器兼容，包括 ST 型和 SMA 型连接器。这些接收器专为搭配 50/125 微米、62.5/125 微米以及 200 微米的多模光纤使用而设计。
AFBR-24x9xZ 可选型号
| AVAGO型号/芯瑞型号 | 描述 |
|---|---|
| AFBR-2409Z/DT-2409Z | 带 SMA 端口的接收器 |
| AFBR-2419Z/DT-2419Z | 带 ST 端口的接收器 |
| AFBR-2419TZ/DT-2419TZ | 带螺纹 ST 端口的接收器 |
| AFBR-2419MZ/DT-2419MZ | 带金属 ST 端口的接收器 |
链路参数
| 数据速率 (MBd) | 最大距离 (m) | 光纤尺寸 (µm) | 配套发射器 AVAGO型号/芯瑞型号 |
|---|---|---|---|
| 50 | 900 | 50/125 | HFBR-1414Z/DT-1414Z |
| 50 | 2000 | 62.5/125 | HFBR-1414Z/DT-1414Z |
| 50 | 100 | 200 | HFBR-1414Z/DT-1414Z |
备注
使用 HFBR-1414Z 发射器，基于 PRBS7 码型进行验证，测试时考虑了该发射器最不利的 LOP（光功率丢失）条件，但假设光纤连接正常（直接连接，未使用额外连接器）。若存在多个连接点或连接不良的情况，实际可实现的链路长度可能会缩短。
产品特性
• 符合RoHS环保标准
• 兼容Avago HFBR-1414Z/HFBR-1414HZ系列（820 nm LED）发射器
• 数据传输速率覆盖100 kBd至50 MBd范围
• 接收模块：集成PIN光电二极管与数字化处理集成电路，支持CMOS/TTL电平输出
• 配合多模玻璃光纤电缆使用，传输距离可达3公里
• 工作温度范围：-40°C至+85°C（工业级宽温）
• 兼容10Base-FL以太网标准
• 支持3.3V/5V双电源供电
• 内置接收信号强度指示（RSSI）输出功能
典型应用
• 100 kBd至50 MBd速率的光纤数据传输
• 工业控制系统与工厂自动化网络
• 高压环境电气隔离解决方案
• 消除接地环路干扰
• 提升系统抗电压瞬变能力
• 电力变电站自动化系统
• 轨道交通信号控制系统
• 医疗设备安全数据传输
• 军事通信设备抗干扰设计
封装说明
AFBR-2419Z系列DC-50MBd光接收模块采用低成本双列直插式封装，外壳由高强度、耐高温、耐腐蚀的UL 94V-0级阻燃ULTEM®塑料制成。带有灰色连接器端口的型号（后缀Z/TZ）易于识别，同时提供金属端口选项（后缀MZ）。金属端口型号在金属端口与四个接地引脚之间设有内部电气连接（如封装结构图所示）。信号地与四个接地引脚相互独立，为端口连接信号地或机壳地提供了灵活配置方案。该封装设计支持自动插件机和波峰焊工艺，特别适用于大批量生产场景。
操作与设计注意事项
每件产品出厂时均配备保护性端口帽或光学组件防护塞，具体样式因端口类型而异。进行焊接作业时，建议保留保护帽以防止光学组件污染。系统性能依赖于清洁的端口光学面和光纤连接器端面，建议使用洁净压缩空气清除颗粒污染物，或用蘸有甲醇的棉签进行擦拭。
AFBR-24x9xZ 低成本 50 MBd 接收器
产品描述
AFBR-24x9xZ系列光纤接收器专为配合安华高科技HFBR-14xxZ系列光纤发射器及多模玻璃光纤电缆使用而设计。其光学系统集成透镜组件，确保稳定的光耦合效率。接收器输出为数字CMOS/TTL信号，内置集成光电二极管的专用芯片可直接将输入光信号转换为数字输出信号，无需外部电路。该集成化设计赋予接收器卓越的电磁兼容性（EMC），同时具备宽动态范围和优异的温度灵敏度特性，数据传输速率覆盖100 kBd至50 MBd范围。
设备提供接收信号强度指示（RSSI）监测功能，其输出电流与输入光功率平均值成正比。为获得无干扰的RSSI信号，建议并联100nF滤波电容（如第4页推荐电路所示）。若无需使用RSSI功能，相关引脚可保持悬空状态。由于RSSI信号源自内部控制环路，纯RSSI输出的典型时间常数可达1毫秒（具体值取决于实际输入光功率）。
绝对最大额定值
| 参数 | 符号 | 最小值 | 最大值 | 单位 | 参考说明 |
|---|---|---|---|---|---|
| 存储温度 | TS | -40 | +85 | °C | |
| 工作温度 | TA | -40 | +85 | °C | |
| 电源电压 | VCC | -0.3 | 5.5 | V | |
| 最大直流输出电流 | IO | - | 10 | mA | |
| RSSI输出电压 | VRSSI | -0.3 | VCC+0.3 | V | |
| 引脚焊接温度 | TSOLD | - | 260 | °C | 注1（距安装面1.6mm处） |
| 引脚焊接时间 | tSOLD | - | 10 | s | 注1 |
| 人体模型静电放电电压 | ESDHBM | - | 2000 | V | 注2（符合JEDEC JESD22-A114标准） |
| 机器模型静电放电电压 | ESDMM | - | 400 | V | 注3（符合JEDEC JESD22-A115标准） |
注解说明：
焊接温度测量点位于元件安装面下方1.6mm处
人体模型（HBM）静电放电测试依据JEDEC JESD22-A114标准，适用于所有引脚
机器模型（MM）静电放电测试依据JEDEC JESD22-A115标准，适用于所有引脚
警告说明：
超出绝对最大额定值可能导致设备永久性损坏
长期工作在额定值极限附近可能影响产品可靠性
静电敏感器件，操作时应采取ESD防护措施（建议使用防静电腕带及导电工作台面）
焊接操作应符合IPC-A-610电子组装标准，推荐使用回流焊工艺替代手工焊接
光电特性
-40°C至+85°C工作温度范围，3.135V < VCC < 5.25V供电电压
| 参数 | 符号 | 最小值 | 典型值[1] | 最大值 | 单位 | 条件/参考 |
|---|---|---|---|---|---|---|
| 光输入平均功率范围 (40MBd专用模式) | PIN-40 | -30 | - | 0 | dBm | DR=40MBd，注2、3、4 |
| 光输入平均功率范围 (50MBd专用模式) | PIN-50 | -27 | - | 0 | dBm | DR=50MBd，注2、3、5 |
| 光输入平均功率范围 (10Base-FL标准) | PIN-10B | -32.5 | - | 0 | dBm | DR=10Mbps（双相编码），注2、3、6 |
| 光谱范围 | λIN | 792 | 820 | 865 | nm | 峰值波长 |
| 数据速率 | DR | 0.1 | - | 50 | MBd | 注7 |
| 传播延迟 | tRD | - | 27 | - | ns | PIN=-20dBm平均值 |
| 电源电压 | VCC | 3.135 | - | 5.25 | V | |
| 电源电流 | ICC | 11 | 20 | - | mA | RL=2kΩ |
| 高电平输出电压 | VOH | 2.4 | - | VCC-0.3 | V | RL=2kΩ |
| 低电平输出电压 | VOL | 0.2 | 0.4 | - | V | RL=2kΩ |
| 输出上升时间(10-90%) | tR | - | 5 | - | ns | CL=10pF，注2、4 |
| 输出下降时间(90-10%) | tF | - | 5 | - | ns | CL=10pF，注2、4 |
| 脉冲宽度失真 | PWD | -5 | - | 5 | ns | PIN=-30dBm平均值，注4、9 |
| 总抖动 | TJ | - | - | 15 | ns | PIN=-32.5dBm平均值，注6 |
| RSSI输出响应度 | IRSSI/PIN | 0.3 | 0.65 | 0.9 | A/W | 注8 |
| RSSI输出电压 | VRSSI | 0 | - | VCC-1 | V | 注8 |
注解说明：
典型值测试条件：25°C，VCC=5.0V
采用推荐接收电路，通过62.5/125µm多模光纤接收推荐发射电路的光信号
灵敏度极限条件：总抖动≤0.6UI（单位间隔）
使用40MBd速率、占空比1/2的PRBS7信号验证
使用50MBd速率、占空比1/2的PRBS7信号验证
使用20MBd（~10Mbit/s）无抖动曼彻斯特编码伪随机序列验证
设备不支持直流耦合操作，静态高/低电平输入将导致输出信号异常
RSSI电流输出特性通过外接RRSSI=2kΩ电阻验证
PWD参数仅针对接收端有效，假设输入光信号为理想50%占空比，PWD=输出脉冲宽度平均值-输入脉冲宽度平均值；非平衡码型（占空比≠1/2）将导致更大PWD值
引脚定义
| 引脚号 | 名称 | 功能描述 | 参考说明 |
|---|---|---|---|
| 1 | NC | 空脚 | 引脚1、4、5、8内部互联，金属端口型号（后缀MZ）的金属端口与四个接地引脚存在内部电气连接 |
| 2 | /DO | 反相数据输出（CMOS/TTL逻辑） | 输出光检测信号的反相电平 |
| 3 | VCC | 5V/3.3V电源输入 | |
| 4 | NC | 空脚 | 同上 |
| 5 | NC | 空脚 | 同上 |
| 6 | RSSI | 接收信号强度指示输出 | |
| 7 | GND | 电源地 | |
| 8 | NC | 空脚 | 同上 |
注：数据输出引脚(/DO)提供反相逻辑，即有光输入时输出低电平，无光输入时输出高电平。
