芯瑞科技TABF-xx24-04IDSL2是SFF 2×5引脚封装的单纤双向光模块，最高支持2.5Gbps传输速率，在单模光纤下最远传输距离可达4km。模块采用单路3.3V供电，配备SC单纤接口，具备CML差分收发与LVTTL信号检测功能；工作壳温覆盖-50℃~+85℃宽温区间，满足RoHS标准，适配以太网链路、光纤通道等各类光纤互联场景。
产品特性：
2×5 封装外形
BIDI 单 SC 插座式光接口
工作数据速率最高 2.5Gbps
单模光纤传输距离最远 4 km
单路 3.3 V 供电
CML 差分输入 / 输出，LVTTL 信号检测输出
符合 RoHS 环保标准
外壳工作温度：‑50℃ ~ +85℃
应用领域：
以太网链路
光纤通道链路
其它光通信链路
订购信息
| Part Number | Data Rate | Wavelength | Distance | Fiber | Temp.Note1 | |||||||||||||||||||||||
| TABF-3524-04IDSL2 | 2.5G | T1310nm/R1550nm | 4km | SMF | -50℃~+85℃ | |||||||||||||||||||||||
| TABF-5324-04IDSL2 | 2.5G | T1550nm/R1310nm | 4km | SMF | -50℃~+85℃ | |||||||||||||||||||||||
Note1：Operating case temperature.
推荐的工作环境
| Parameter | Symbol | Min | Typ | Max | Units | Notes | ||||||||||||||||||||||
| Power Supply Voltage | VCC | 3.135 | 3.3 | 3.465 | V | |||||||||||||||||||||||
| Operating Case Temperature | TC | -50 | +85 | ℃ | I | |||||||||||||||||||||||
| Bit Rate | BR | 2.5 | Gbps | |||||||||||||||||||||||||
| Power Dissipation | PD | 1.5 | W | |||||||||||||||||||||||||

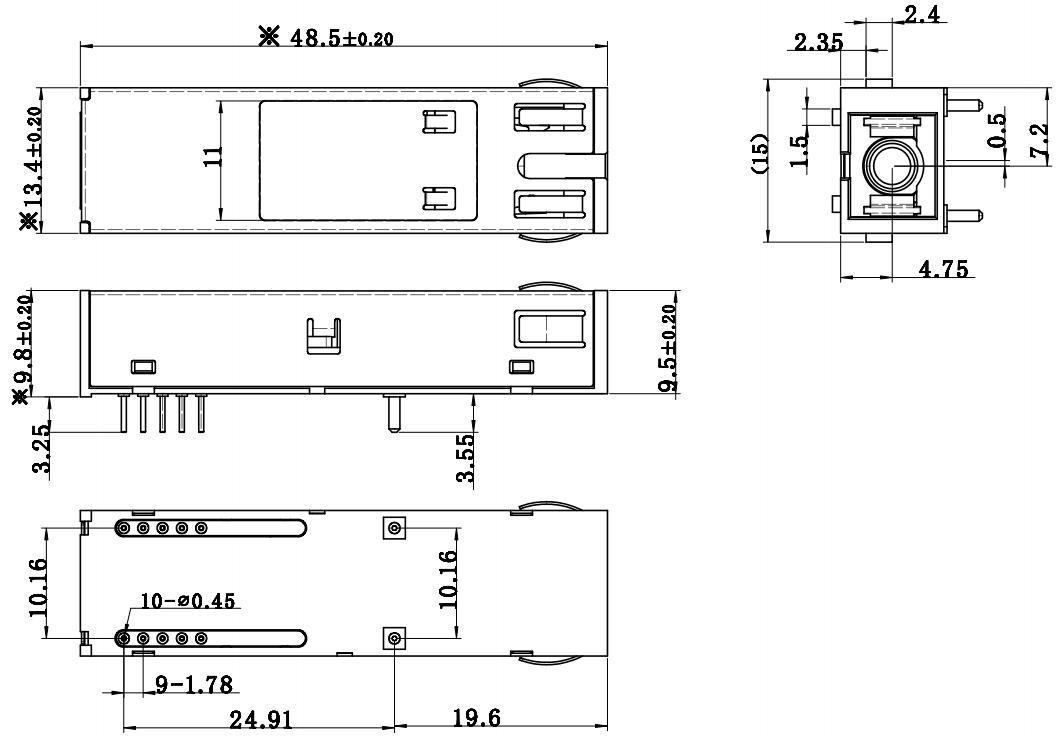

产品尺寸信息（单位：毫米，未注公差 ±0.2 mm）
