200G LR4 QSFP56算力中心光模块

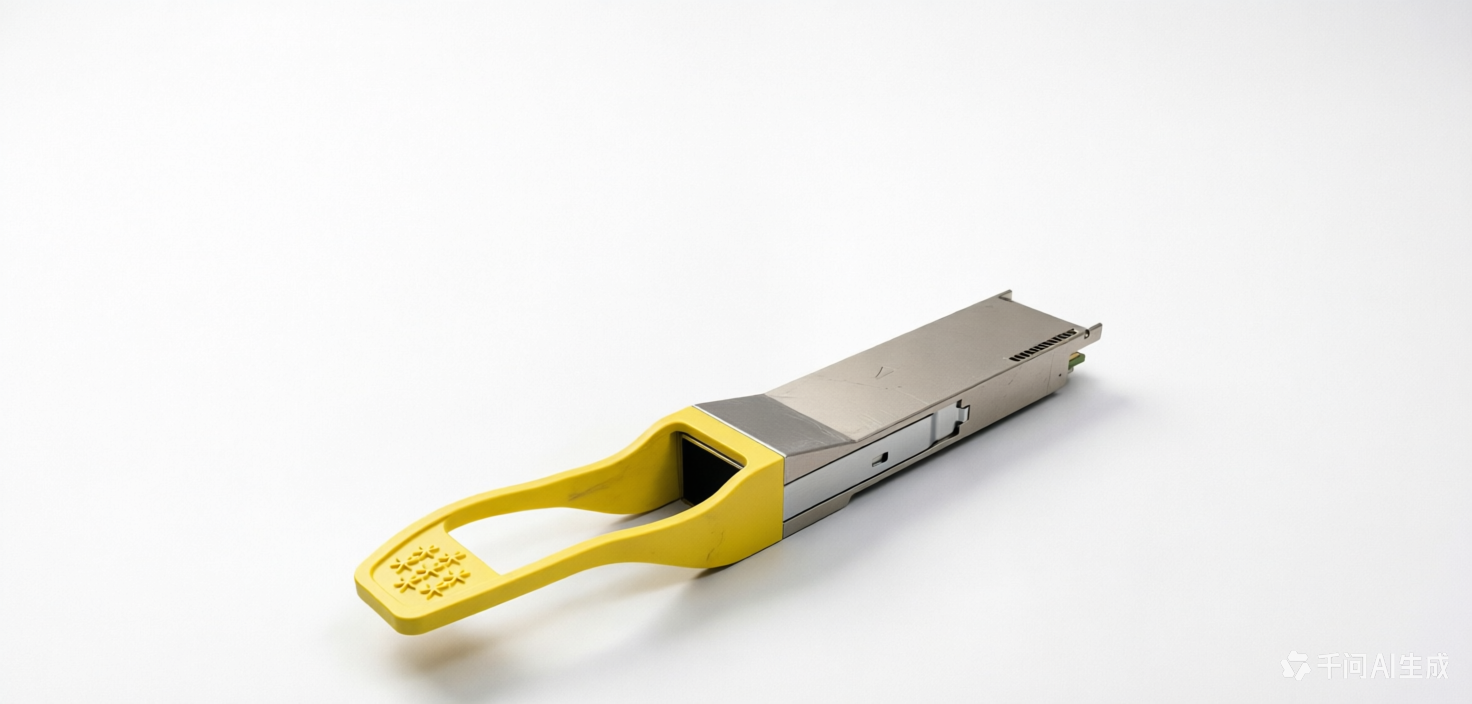

芯瑞科技 200G LR4 QSFP56 算力中心光模块是一款面向数据中心与算力中心高速互联应用的热插拔光收发模块。模块采用 QSFP56 封装，内置 200G PAM4 DSP，支持 200GBASE-LR4 以太网传输，可在 G.652（SMF28）单模光纤上实现最长 10km 的传输距离。产品遵循 QSFP MSA、IEEE 802.3bs 200GBASE-LR4 及 CMIS V4.0 等业界标准，具备低功耗、高集成度、智能数字诊断等特点，是算力集群、超大规模数据中心网络汇聚与长距互联的理想选择。

一、产品概述

本模块以 4×53.125Gbps PAM4 通道方式实现 200Gb/s 聚合速率（必要时可支持 103.1Gb/s 聚合速率），采用 200GAUI-4 电接口与四通道 CWDM 波分复用方案（中心波长 1295.56nm、1300.05nm、1304.58nm、1309.14nm），发射端为制冷型四通道 EA-DFB 激光器（TOSA），接收端为四通道 PIN 探测器（ROSA）。模块通过 I2C 接口提供符合 CMIS V4.0 的数字诊断功能，支持单 3.3V 供电，最大功耗低于 7.5W，符合 RoHS 2.0 无铅标准，工作壳温 0℃～70℃，可稳定运行于商业级温度环境。

二、产品特征

模块的核心特征可概括为高速率、长距离、低功耗、易管理与强兼容五个方面。

(一) 高速率与 PAM4 DSP

内置 200G PAM4 DSP 芯片，支持 212.5Gb/s 聚合比特率，采用 26.5625 GBaud/lane 的 PAM4 调制，误码率（BER）优于 2.4E-4，可在单模块内实现 200G 带宽，满足算力中心大带宽、低时延互联需求。

(二) 长距离与多波长传输

采用四通道制冷型 EA-DFB TOSA 与四通道 PIN ROSA，基于 CWDM 波分复用技术，在 SMF28 单模光纤上实现最长 10km 的链路传输，兼顾数据中心内部互联与机房/园区间长距互联场景。

(三) 低功耗与热插拔

采用 QSFP56 热插拔封装，单 3.3V 供电，最大功耗低于 7.5W（典型约 6.8W），并支持低功耗模式（功耗可降至 1W 以下），有效降低大规模部署时的整机功耗与运维成本。

(四) 智能管理与数字诊断

通过 I2C 两线串行接口提供内置数字诊断监控功能，遵循 CMIS V4.0 协议，支持模块温度、供电电压、发射/接收光功率等实时监测及告警管理，便于集中运维与故障定位。

(五) 标准兼容与高可靠性

符合 QSFP MSA、IEEE 802.3bs 200GBASE-LR4、CMIS V4.0 及 ACMIS 4.0 等标准，RoHS 2.0 无铅合规，具备 Class 1 激光安全等级，兼容主流交换机与传输平台，互联互通性强。

三、关键性能参数

四、应用场景

模块定位于高速率、长距离的以太网光互联，主要应用于以下场景：

(一) 算力中心 / 超大规模数据中心

面向 AI 训练集群、高性能计算（HPC）与云计算数据中心，提供 GPU/服务器节点间及网络汇聚层的大带宽光互联，支撑算力中心内部与跨机房的高效数据传输。

(二) 200G 以太网互联

符合 IEEE 802.3bs 200GBASE-LR4（PAM4）标准，适用于数据中心核心/汇聚交换机之间的 200G 以太网链路互联，最长可达 10km。

(三) 5G 承载网络

适用于 5G 承载（Back-haul）网络，为运营商传输网提供高带宽、长距离的光模块解决方案。

五、质量与合规

模块为 Class 1 激光产品，符合 IEC 60825-1/60825-2 激光安全、EN/IEC/UL 62368-1 电气安全、EN 55032/55035 与 FCC Part 15 电磁兼容、以及 Directive 2011/65/EU（RoHS）环保要求，通过 CE 认证，可在全球主流网络与传输设备上稳定部署。
