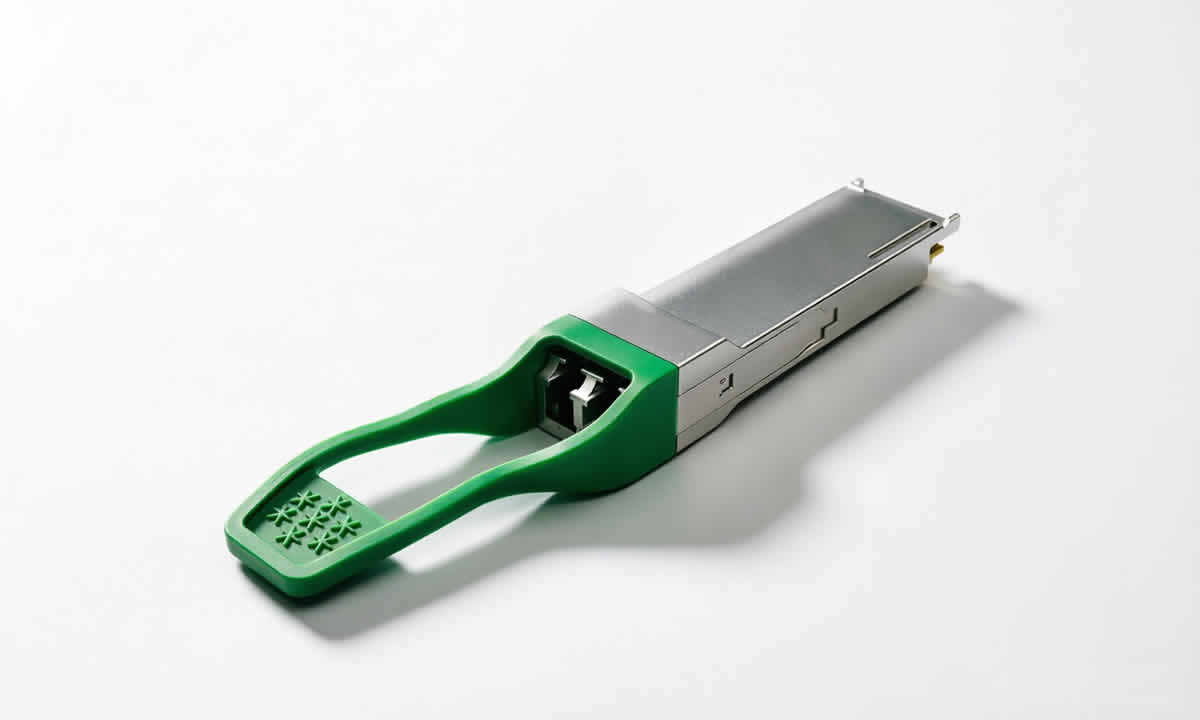

芯瑞科技200GBASE-CWDM4 10KM QSFP56光模块是一款面向 200G 高速光互联的 QSFP56 封装光模块，支持 200GBASE-CWDM4 标准，可在单模光纤上实现最长 10km 的链路传输。模块内置 200G PAM4 DSP，将 4 通道 53.125Gbps 电口数据转换为 4 通道 CWDM 光信号并复用为单通道 212.5Gbps 光信号传输；在接收端，再对 212.5Gbps 输入信号进行光解复用，还原为 4 通道输出电数据，为数据中心与算力网络提供高密度、低功耗、长距离的光互联方案。
一、产品特征
该模块在速率、距离、功耗、管理与兼容性五个维度形成突出优势，核心特征概括如下。
（一）高速率 PAM4 调制
模块内置 200G PAM4 DSP，支持 212.5Gb/s 聚合比特速率，单通道波特率 26.5625 GBaud/s，采用 4 通道 53.125Gbps PAM4 调制方案，误码率（BER）优于 2.4E-4，充分满足 200G 以太网高速、可靠传输的要求。
（二）CWDM4 四通道 10km 长距方案
采用 4 通道非制冷 DML TOSA 与 4 通道 PIN ROSA，配合 4 路 CWDM 波分复用/解复用（MUX/DEMUX）设计，中心波长覆盖 1264.5~1277.5、1284.5~1297.5、1304.5~1317.5、1324.5~1337.5nm 四个 CWDM 通道，可在单模光纤上实现最长 10km 链路传输，配备 LC 双工连接器，在传输距离与器件成本之间取得良好平衡。
（三）低功耗与单电源设计
采用单 3.3V 供电，整机功耗低于 6W；支持低功耗模式（LPMode 有效时功耗可降至 1.5W 以下），商业级工作壳温范围 0℃~70℃，适合高密度端口部署，有效降低散热与运维成本。
（四）数字诊断与 CMIS 管理
符合 CMIS 4.0，提供 I2C 两线管理接口并内置数字诊断（DDM）监控功能，支持模块状态、告警与监测门限（Page 02h）等信息的读取，便于上层系统进行实时监控与故障定位。
（五）标准兼容与热插拔
采用热插拔 QSFP56 封装，兼容 QSFP+ MSA，符合 IEEE 802.3cn 200GBASE、SFF-8679、CEI-56G-VSR-PAM4 等标准，采用 200GAUI-4 电接口，可兼容主流交换机与网卡平台；产品 RoHS 2.0 合规、无铅。
二、关键性能参数
该产品的主要规格如下表所示。
参数项 | 规格 |
封装形式 | QSFP56 热插拔 |
电接口 | 200GAUI-4（4×53.125G PAM4） |
调制 / 速率 | PAM4，212.5Gb/s 聚合比特速率 |
光器件方案 | CWDM4，4 通道非制冷 DML + 4 通道 PIN |
中心波长 | 1264.5 ~ 1337.5 nm（4 个 CWDM 通道） |
传输距离 | 单模光纤（SMF）最长 10km |
光连接器 | LC 双工 |
供电 | 单 3.3V |
功耗 | < 6W（低功耗模式 < 1.5W） |
工作壳温 | 0℃ ~ 70℃ |
误码率 BER | 优于 2.4E-4 |
管理接口 | CMIS 4.0 / I2C，内置数字诊断 |
执行标准 | QSFP+ MSA、IEEE 802.3cn、SFF-8679、CEI-56G-VSR-PAM4 |
三、应用场景
（一）数据中心网络
面向数据中心内部及数据中心之间的高速互连，作为交换机/路由器端口光模块，支撑高密度、大带宽的数据中心网络（Data Center Network）。
（二）200G 以太网互联
适用于 200GBASE-FR4 CWDM4（PAM4）以太网链路，广泛用于算力中心、云计算与超大规模数据中心中服务器与交换机的 10km 中长距光互联，是构建 200G 算力网络的关键光器件。
四、质量与合规
本产品为 Class 1 激光产品，符合激光安全（IEC/EN 60825 系列）、电气安全（IEC/EN/UL 62368-1）及电磁兼容（EN55032、EN55035、EN61000-3-2/3-3、FCC Part 15、ANSI C63.4）等标准，RoHS 2.0 合规（Directive 2011/65/EU）且无铅。
芯瑞科技 200GBASE-CWDM4 10KM QSFP56 光模块以 200G PAM4 DSP、CWDM4 非制冷四通道方案与 10km 单模长距为核心优势，兼具低功耗、数字诊断与多标准兼容特性，是数据中心与算力中心 200G 高速光互联的理想选择。
