单/双纤柔带输出数字光收发模块
发布时间：2025-07-11 13:20:59
发布者：芯瑞科技
浏览次数：15成都芯瑞科技推出的单/双纤柔带输出数字光收发模块系列，均为高性能双纤柔带光收发模块，凭借先进的激光技术与稳定的传输能力，广泛适配 10G 级高速光通信场景。
该系列聚焦中长短距高速传输，采用EML 激光器并支持DWDM（密集波分复用）波长可选，搭配高效光接收模块，传输距离达 10km（单模光纤）。采用1550nm 带 TEC（热电制冷）的 EML 激光器，搭配高灵敏度 APD 接收器，确保 80km 单模光纤（SMF）传输中信号的稳定与保真。模块支持155Mbps~10.3125Gbps 宽速率范围：CDR 旁路模式下适配 155M~9.95Gbps，开启 CDR 后支持 9.95~10.3125Gbps，灵活满足不同速率需求。接口采用LC 双工连接器，单通道 + 3.3V 电源供电，工作温度 - 40℃~+85℃，全金属外壳与 RoHS 2.0 合规设计，适配工业级严苛环境，符合 SFF 规范下的信号传输标准。
产品特性：
高性能850nm VCSEL激光器
高灵敏度850nm PINTIA接收器件
LC双工连接器
更低的功耗
在OM3 MMF光纤下传输距离300m
运行数据速率高达10.3125Gbps
内部带有CDR功能的发送/接收
-40°C至85°C的工作温度范围
仅使用单路+3.3V±5%电源
兼容SFF-8472 Rev 10.2的数字监视器
完全符合RoHS标准
全金属外壳，优越的电磁干扰性能
产品应用：
10GBASE-SR/SW 10G 以太网
1200-Mx-SN-I 10G 光纤通信
原理框图
订购信息
| 型号 | 速率 | 波长 | 传输距离 | 光纤类型 | 连接器 | 工作温度注1 |
| DTSFC285L1I | 10.3125G | 850nm | 300m | MMF | LC | -40℃~+85℃ |
| DTSFC215L1I | 155M-10.315G | 1550nm | 80m | SMF | LC | -40℃~+85℃ |
| DTACR45-99LLJ1 | 10.315G | 1310nm | 10km | 单模 | LC | -40℃~+85℃ |
| DTACR46-99LEJ1 | 10.3125G | 1550nm | 40km | 单模 | LC | -45℃~+85℃ |
| DTACR45-99LLJ1 | 10.3125G | 1550nm | 40km | 单模 | 尾纤FC | -45℃~+85℃ |
| DTACR45-99LLJ1 | 10.3125G | 1550nm | 40km | 单模 | 尾纤LC | -45℃~+85℃ |
注1：外壳温度

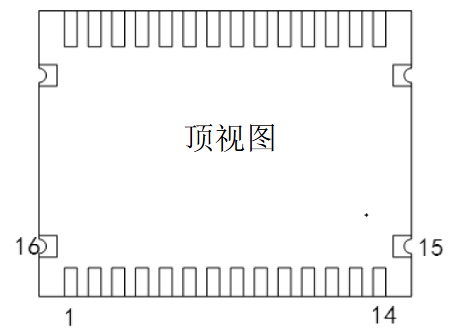

引脚定义
引脚 | 符号 | 描述 | 注 |
1 | RX_LOS | 信号丢失指示。逻辑0表示正常运行 | 1 |
2 | TX_Disable | 发射机禁用。激光输出在高或开放时被禁用 | 2 |
3 | GND | 地 | |
4 | RD- | 接收数据反向端输出（CML电平） | |
5 | RD+ | 接收数据正向端输出（CML电平） | |
6 | GND | 地 | |
7 | VccR | 接收端电源 | |
8 | VccT | 发送端电源 | |
9 | GND | 地 | |
10 | TD+ | 发端数据正向输入（CML电平） | |
11 | TD- | 发端数据反向输入（CML电平） | |
12 | GND | 地 | |
13 | SCL | 2线串行接口时钟线 | 1 |
14 | SDA | 2线串行接口数据线 | 1 |
15 | GND | 地 | |
16 | GND | 地 |
注： 1.应用4.7k-10kΩ上拉至主机板上3.15V至3.6V的电压
2.激光输出在TDIS >2.0V上禁用或打开，在TDIS <0.8V上启用。
模块尺寸 单位为毫米，未做标示的公差为±0.1mm。
1.双工LC光接口
2.尾纤FC光接口（纤长可自定义）
3.尾纤LC光接口（纤长可自定义）
4.柔板尺寸
