SFF2x5 系列光收发模块是成都芯瑞科技推出的高性能光通信产品，涵盖单纤双向（SC 接口）与双纤双向（LC 接口）两大类型，速率覆盖 155Mbps、1.25Gbps、2.5Gbps，传输距离从多模 300m/2km 到单模 10km~160km 不等，全面满足不同场景的通信需求。该系列均采用 SFF2x5 封装，单 3.3V 电源供电，信号输入 / 输出为 CML 电平，具备极低的电磁干扰和优良的 ESD 保护性能，产品等级分为军品工业级（J，-40℃/-45℃~+85℃）和军品扩展工业级（M，-55℃~+85℃），能适应严苛的工业环境。在光学特性上，系列产品消光比均不低于 8.2dB，发射关断光功率≤-40dBm，接收灵敏度根据型号不同可达 - 19dBm 至 - 34dBm，确保信号稳定传输；电气特性方面，发射端差分输入幅度 200~2000mVpp、阻抗 90~110ohm，接收端差分输出幅度 300~1200mVpp、阻抗 90~110ohm，性能一致性优异。接口设计上，单纤型号配备 SC 接口，双纤型号采用 LC 接口，部分多模型号支持 850nm/1310nm 波长，单模型号涵盖 1310nm、1490nm、1550nm 等波长，适配多样化光纤链路。该系列符合 I 类激光安全标准 IEC-60825 和 ROHS 2.0 标准，广泛应用于以太网交换机、光纤通道、路由器等设备，为工业控制、通信网络等领域提供灵活可靠的光传输解决方案，兼顾兼容性与环境适应性，体现了全国产化方案的技术实力。

产品特性：

SFF2x5封装

单路双纤双向，LC光接口

支持155Mbps、622Mbps、1.25Gbps、2.5Gbps速率传输

多模模块传输距离300m、500m、1km

单模模块传输距离10km~120km可选

单3.3V电源供电

信号输入/输出CML电平

极低的电磁干扰和优良的ESD保护

产品应用：

以太网交换机和路由器

光纤交换机基础设施

其他光学链接

产品等级:

军品工业级(J):-40°C/-45°C~+85°C

军品扩展工业级(M):-55°C~+85°C

执行标准

符合I类激光安全标准IEC-60825

ROHS2.0

订购信息

注1：外壳温度

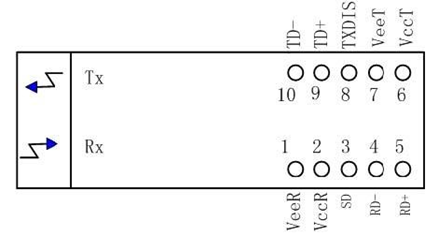

管脚定义

备注1：模块内部该引脚上拉10KΩ电阻至 VCCT。

备注2：模块内部该引脚上拉10KΩ电阻到VCC，TXDIS关断为高电平有效，若不使用TX_DISABLE 功能，应该将TXDIS引脚下拉至低电平，不可悬浮，否则为导致模块工作不正常，模块正常工作时该引脚置低

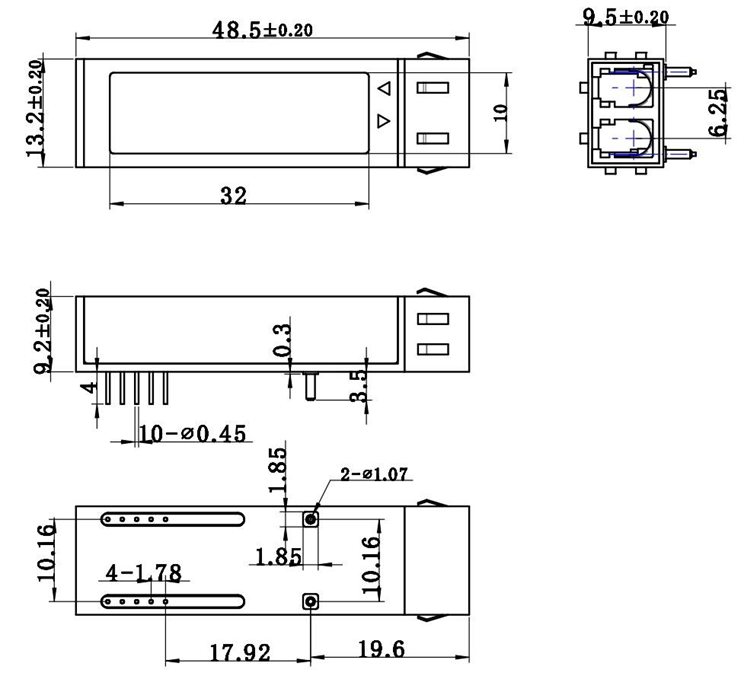

模块尺寸 单位为毫米，未做标示的公差为±0.1mm。
