SFF2x10 系列光收发模块是成都芯瑞科技推出的高性能光通信产品，涵盖单纤双向（SC 接口）与双纤双向（LC 接口）类型，速率覆盖 155Mbps、622Mbps、1.25Gbps、2.5Gbps，传输距离从多模 300m/2km 到单模 10km~160km，满足多样场景需求。

该系列采用 SFF2x10 封装，单 3.3V 供电，信号输入输出为 CML 电平，带数字诊断功能，电磁干扰低且 ESD 保护优良。产品等级分军品工业级（J，-40℃/-45℃~+85℃）和军品扩展工业级（M，-55℃~+85℃），适应严苛环境。

光学特性上，消光比≥8.2dB，发射关断光功率≤-40dBm，接收灵敏度达 - 19~-34dBm；电气方面，发射端差分输入幅度 200~2000mVpp、阻抗 90~110ohm，接收端差分输出幅度 300~1200mVpp、阻抗相同，性能稳定。

符合 I 类激光安全标准和 ROHS 2.0，广泛应用于以太网、光纤交换机等，为通信网络提供可靠光传输解决方案。

产品特性：

SFF2x10封装

单路单纤双向，SC光接口

支持155Mbps、622Mbps、1.25Gbps、2.5Gbps速率传输

单模模块传输距离10km~120km可选

单3.3V电源供电

信号输入/输出CML电平

极低的电磁干扰和优良的ESD保护

产品应用：

以太网交换机和路由器

其他光学链接

产品等级:

军品工业级(J):-40°C/-45°C~+85°C

军品扩展工业级(M):-55°C~+85°C

执行标准

符合I类激光安全标准IEC-60825

ROHS2.0

订购信息

注1：外壳温度,“*”=J表示模块工作温度为-40℃/-45℃~85℃，“*”=M表示模块工作温度为-55℃~85℃。

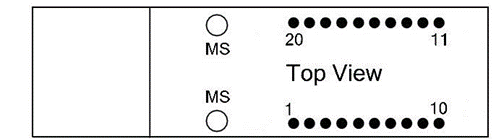

管脚定义

备注1：模块内部该引脚上拉10KΩ电阻至 VCCT。

备注2：模块内部该引脚上拉10KΩ电阻到VCC，TXDIS关断为高电平有效，若不使用TX_DISABLE 功能，应该将TXDIS引脚下拉至低电平，不可悬浮，否则为导致模块工作不正常，模块正常工作时该引脚置低。备注3：该引脚在主机板上拉10KΩ电阻到VCC。

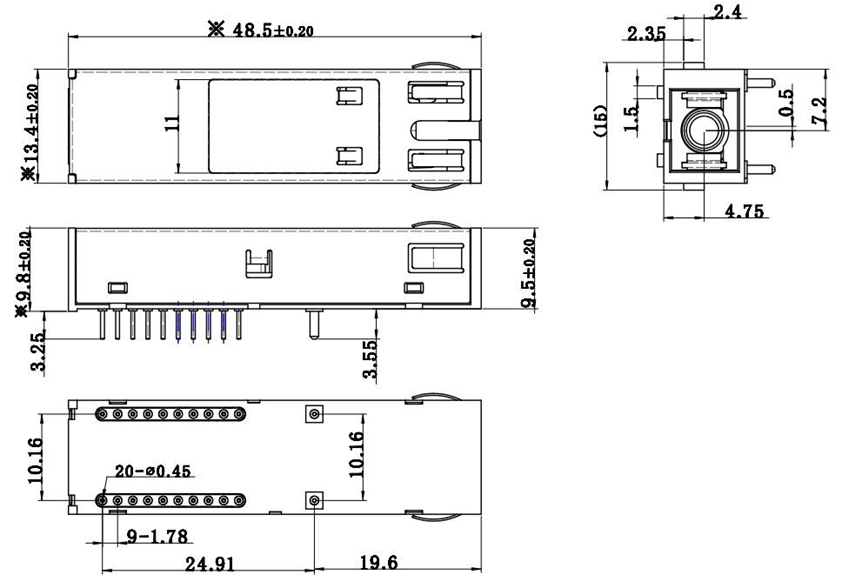

模块尺寸 单位为毫米，未做标示的公差为±0.1mm。
